LUCE R

Automazione per varchi pedonali che rappresentano vie di fuga in ambienti pubblici o privati.

LUCE R

I varchi che rappresentano anche le vie di fuga all’interno di un ambiente, pubblico o privato, necessitano di un’automazione progettata per rispondere perfettamente alle normative, garantendo sicurezza e affidabilità. La porta automatica scorrevole Luce R, grazie alla presenza di una centrale a doppio controllo elettronico e motore a doppio avvolgimento, garantisce l’apertura della porta in qualsiasi situazione, anche in mancanza di energia elettrica. Il particolare funzionamento, certificato TÜV, consente l’installazione dell’automatismo senza necessità di cablare altri sistemi di sicurezza o antipanico nel serramento. Disponibile nella versione ad anta singola (fino a 140 kg) o a doppia anta (fino a 120+120 kg). Automazione per porte scorrevoli progettata per garantire massima sicurezza, affidabilità, ma soprattutto un funzionamento certificato (TÜV) senza necessità di installare dispositivi antipanico nel serramento. L’automazione è caratterizzata dalla presenza di un motore brushless a doppio avvolgimento e dalla centrale integrata a doppio controllo elettronico. La centrale di comando effettua ogni 24 ore test funzionali di tutte le parti elettroniche e dei sistemi di sicurezza per garantire in ogni momento l’apertura delle ante in caso di emergenza. Funzionamento continuo garantito.

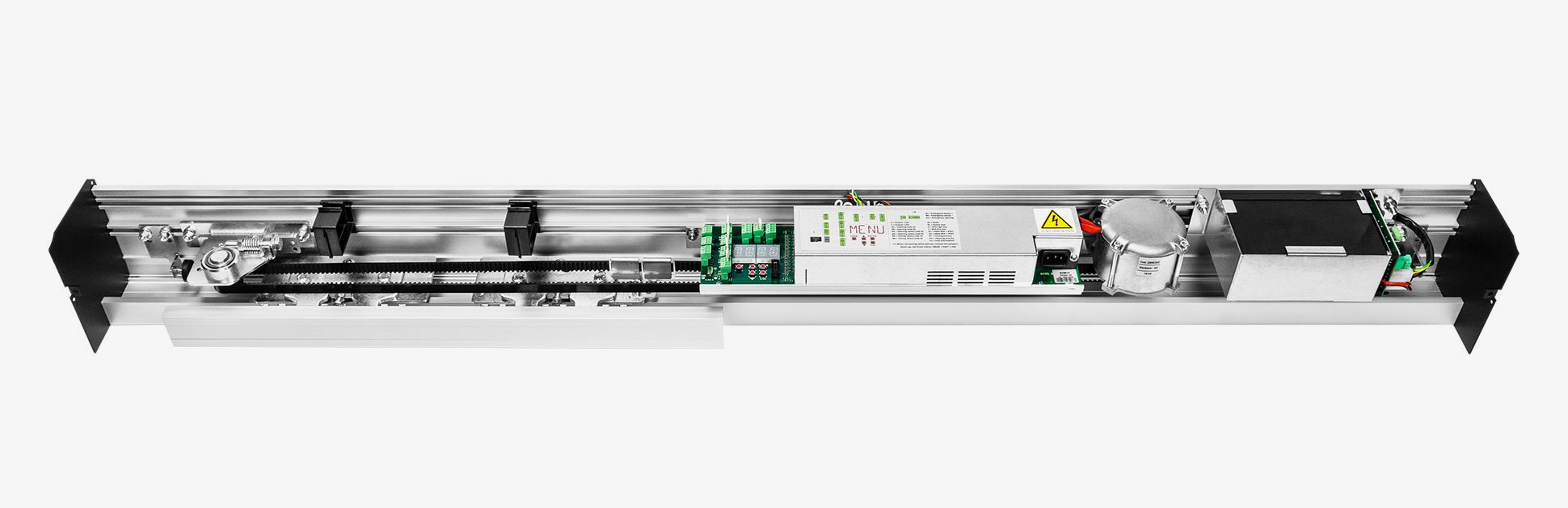

l’automazione preassemblata è composta da: centrale di comando | motore brushless | controllo elettronico per batteria di emergenza con batteria | carrelli di scorrimento a tre ruote | cassonetto con carter in alluminio anodizzato | rinvio cinghia | fermo meccanico di finecorsa | cinghia | passa cavi | kit viterie | testate laterali

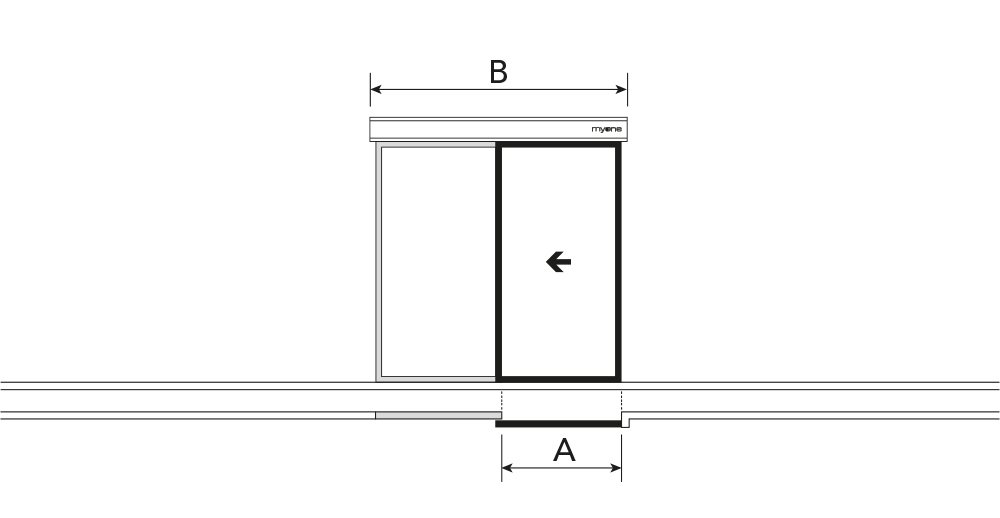

un'anta scorrrevole
max. 140 kg

cod. A B
LUCER1901 900 mm 1900 mm
LUCER2101 1000 mm 2100 mm
LUCER2501 1200 mm 2500 mm
LUCER2901 1400 mm 2900 mm
LUCER3301 1600 mm 3300 mm
LUCER3701 1800 mm 3700 mm
LUCER4201 2000 mm 4200 mm
LUCER5001 2450 mm 5000 mm
LUCER6501 3100 mm 6500 mm

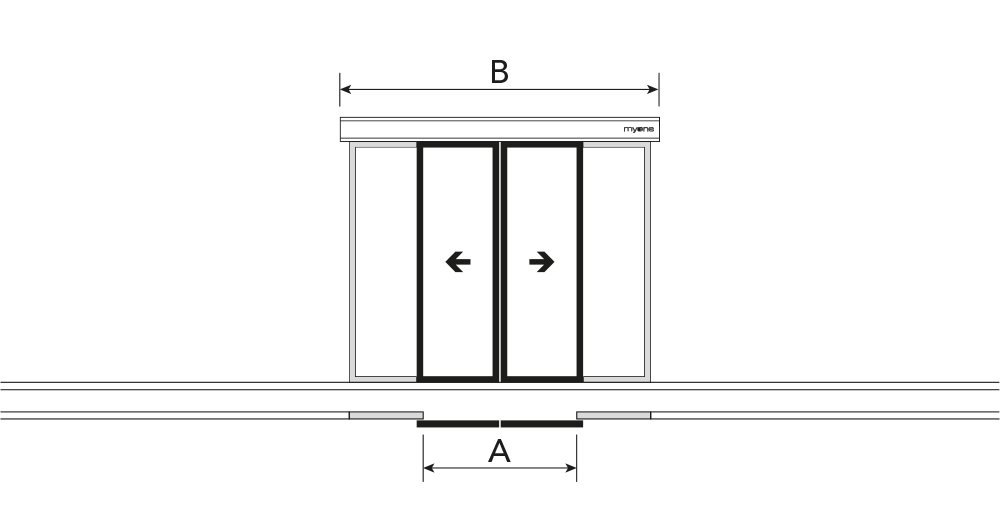

due ante scorrrevoli
max. 120 + 120 kg

cod. A B
LUCER1902 900 mm 1900 mm
LUCER2102 1000 mm 2100 mm
LUCER2502 1200 mm 2500 mm
LUCER2902 1400 mm 2900 mm
LUCER3302 1600 mm 3300 mm
LUCER3702 1800 mm 3700 mm
LUCER4202 2000 mm 4200 mm
LUCER5002 2450 mm 5000 mm
LUCER6502 3100 mm 6500 mm

*I valori del vano passaggio (A) e dell’anta sono indicativi considerando un sormonto di circa 50 mm.

Alimentazione full range 100-240 Vac | 50/60 Hz
Assorbimento 70 W
Assorbimento in stand-by 10 W
Alimentazione accessori 24 Vdc = / 1 A max
Velocità massima 1 anta 0,7 m/s
Velocità massima 2 ante 1,4 m/s
Portata massima 1 anta 140 kg
Portata massima 2 ante 120 + 120 kg
Tipo e frequenza d'utilizzo funzionamento continuo = 100%
Temperatura di esercizio -15°C / +50°C
Grado di protezione IP20
Memoria di salvataggio dati micro SD standard

Componenti obbligatori per TÜV Thüringen Certification

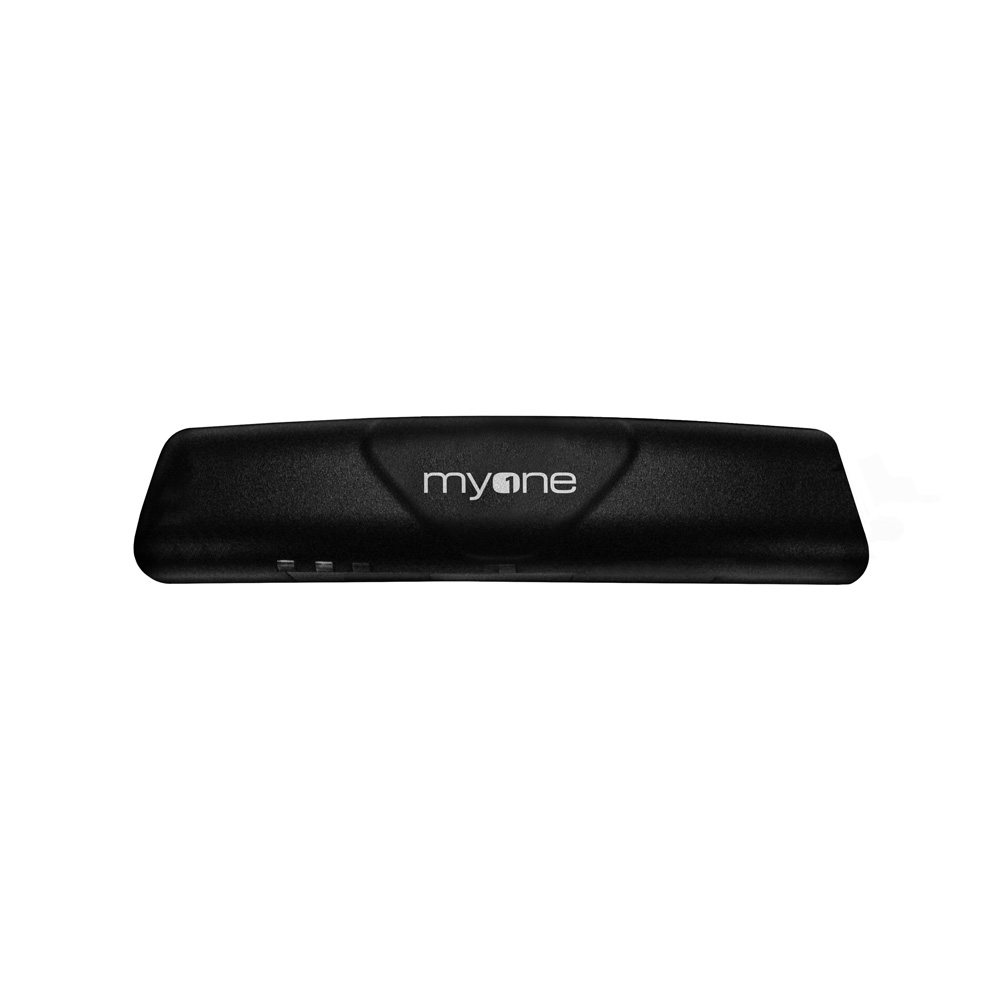

31RD0002

Sensore doppia tecnologia autotest per automazioni ridondanti.
- EN 16005. DIN 18650. IP54

31RD0004

Sensore doppia tecnologia autotest per automazioni ridondanti.
- EN 16005. DIN 18650. IP54

Accessori per ante intelaiate - serramento generico

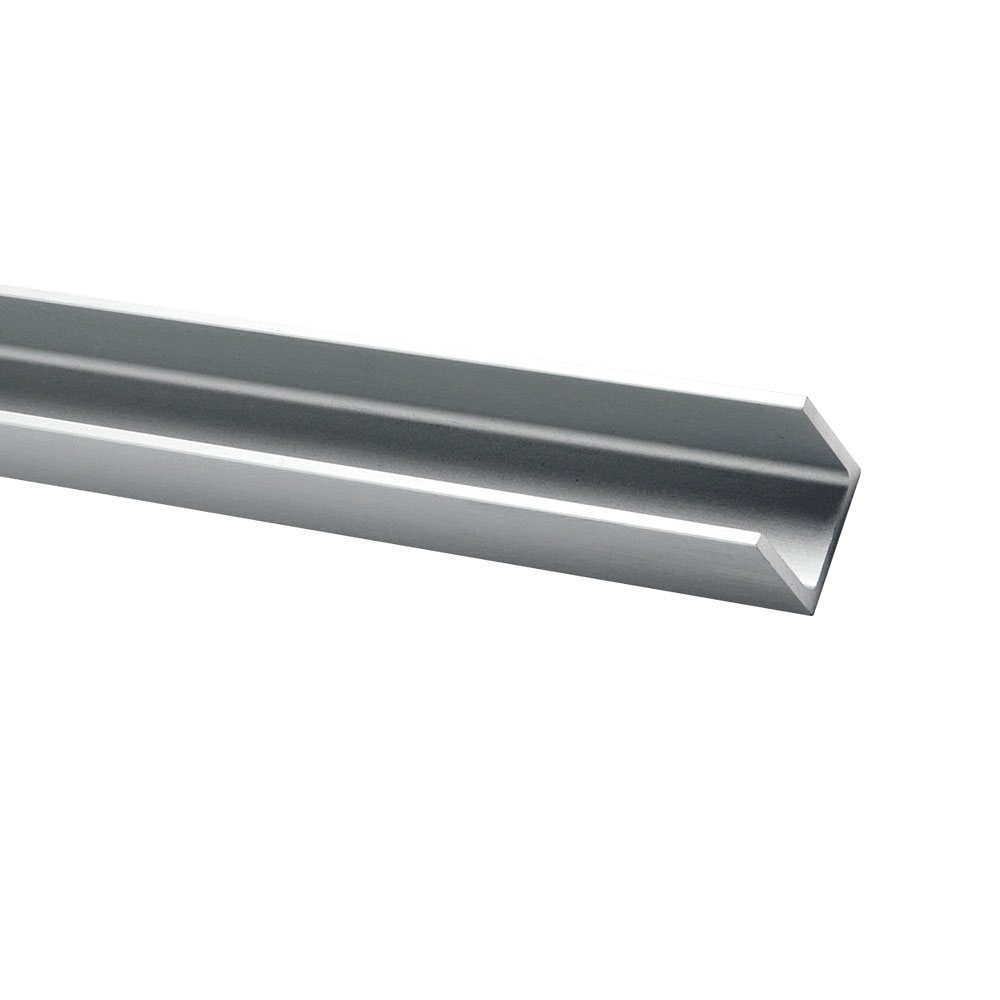

01AL0030

Guida a pavimento in alluminio per anta.
- L. 1000 mm

01AL0031

Guida a pavimento in alluminio per anta.
- L. 1500 mm

01AL0032

Guida a pavimento in alluminio per anta.
- L. 2000 mm

01AL0035

Guida a pavimento in alluminio per anta.
- L. 3000 mm

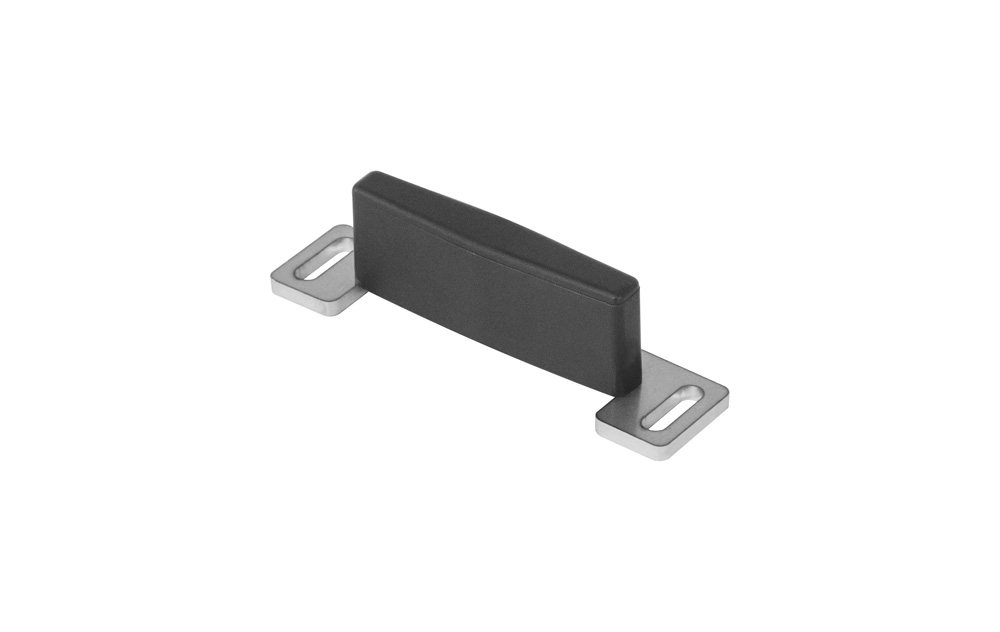

01FE0018

Pattino guida a pavimento.

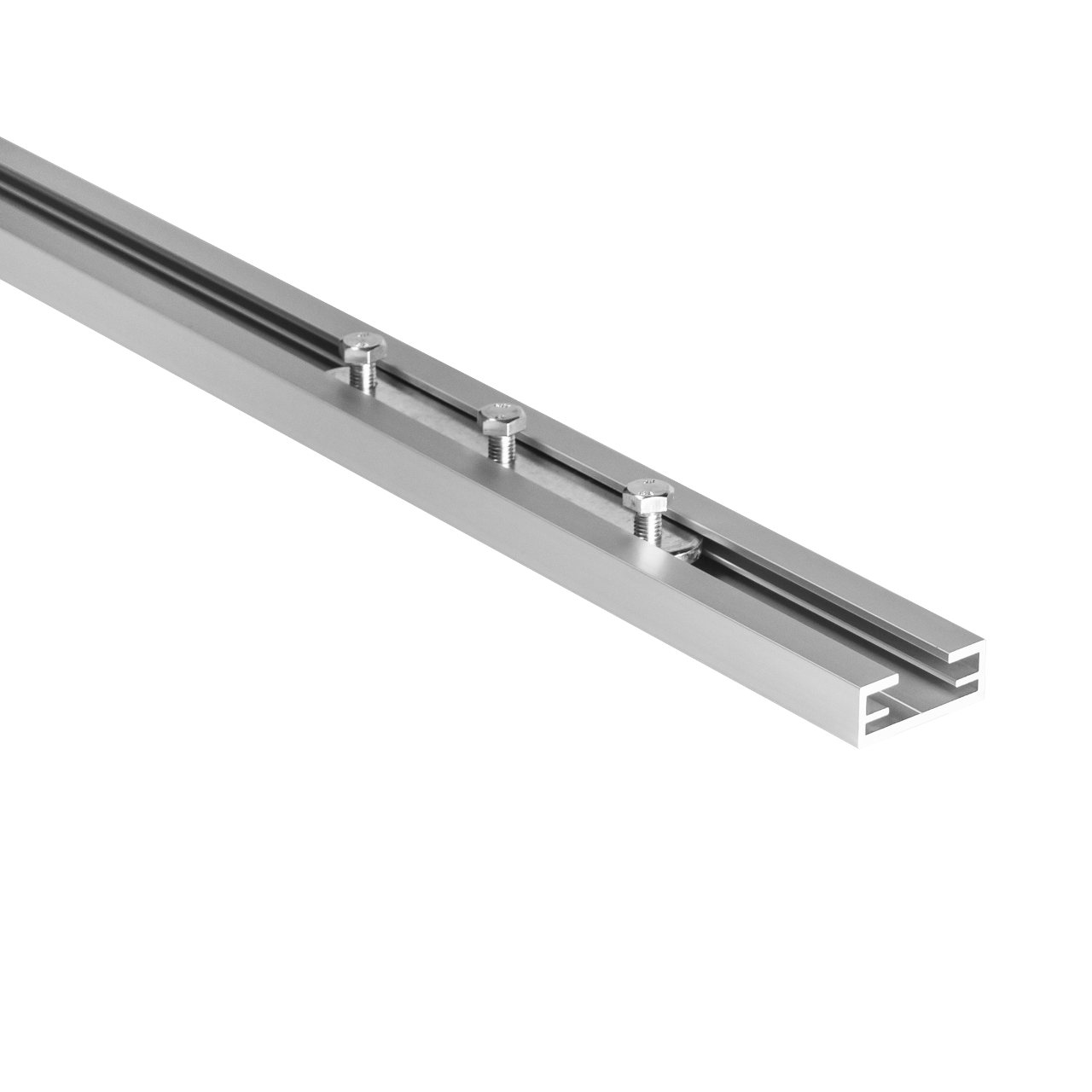

01AL0008

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 1000 mm

01AL0009

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 1500 mm

01AL0010

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 2000 mm

01AL0015

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 3000 mm

01AL0016

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 5670 mm

01AL0020

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 6500 mm

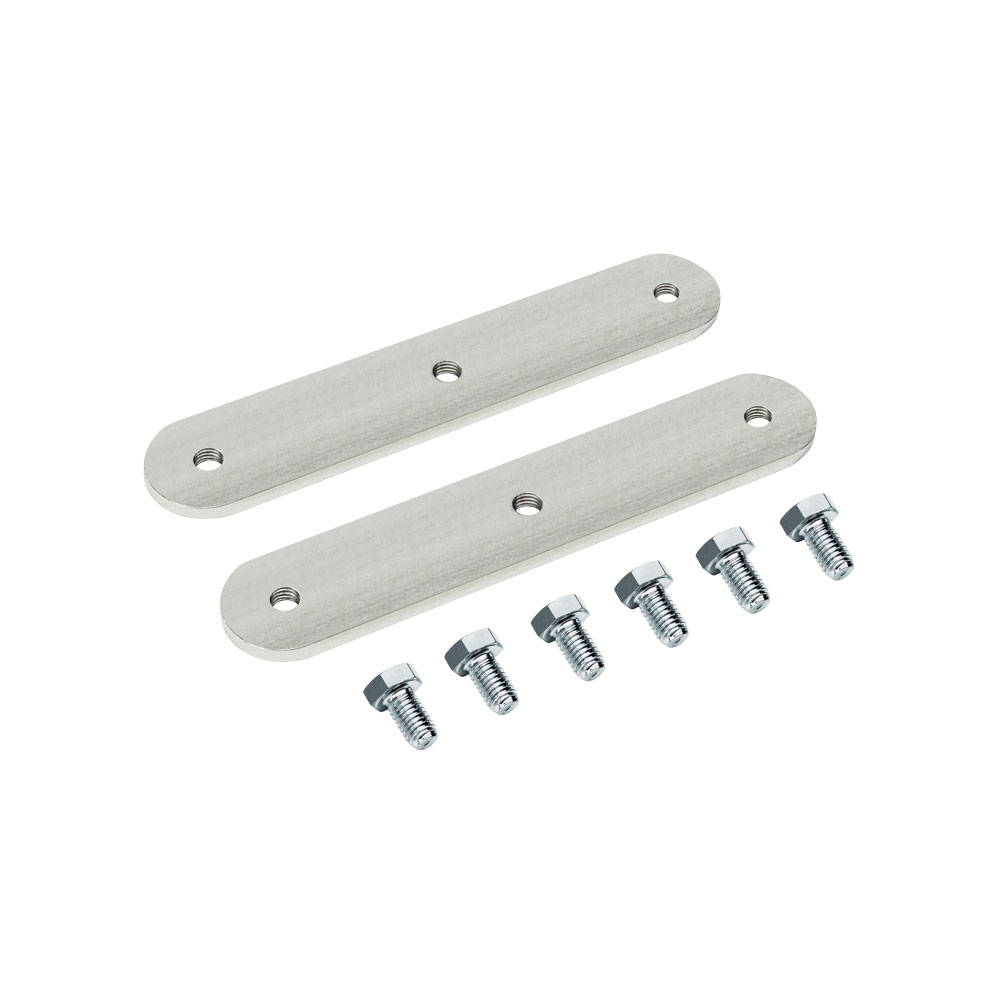

90RM0053

Coppia staffe fissaggio anta (1 anta).

Accessori per ante cristallo - attacco anta a forare

99AC0004

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 1000 mm

99AC0005

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 1500 mm

99AC0006

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 2000 mm

99AC0016

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 3000 mm

99AC0021

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 5670 mm

99AC0029

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 6500 mm

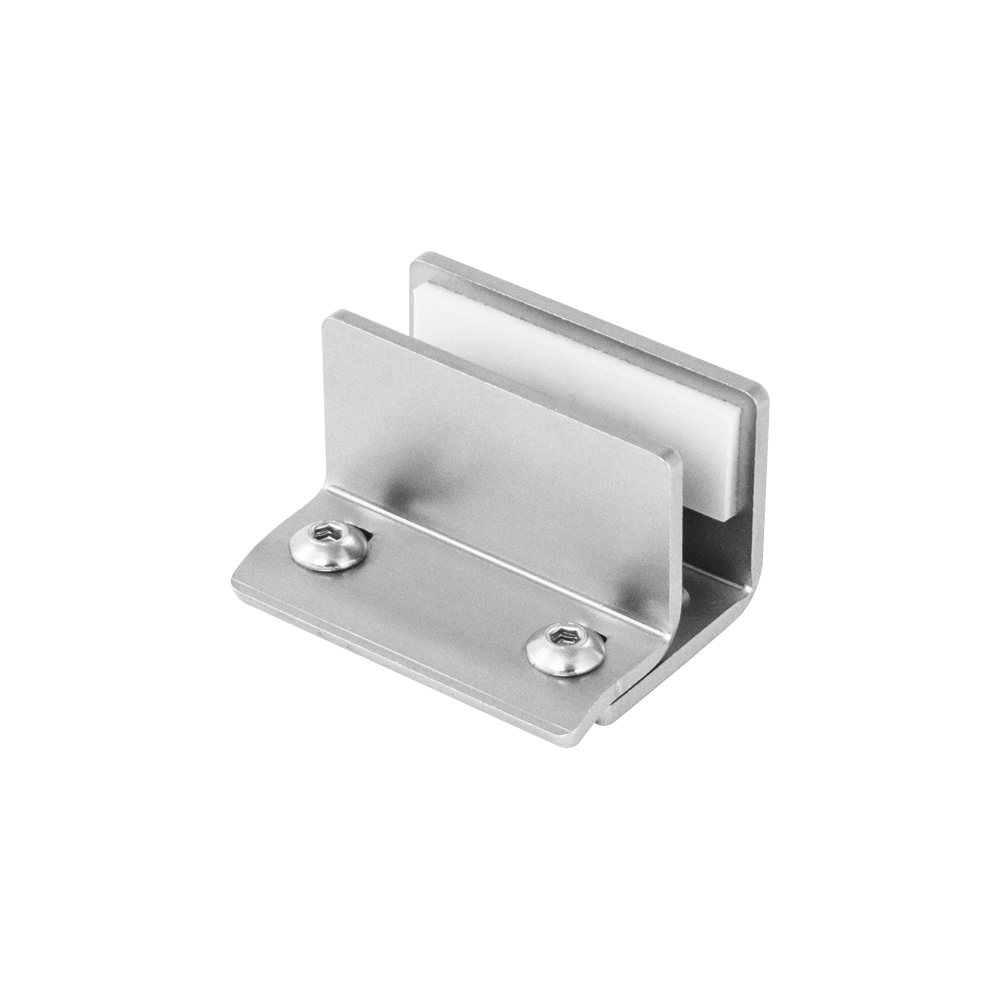

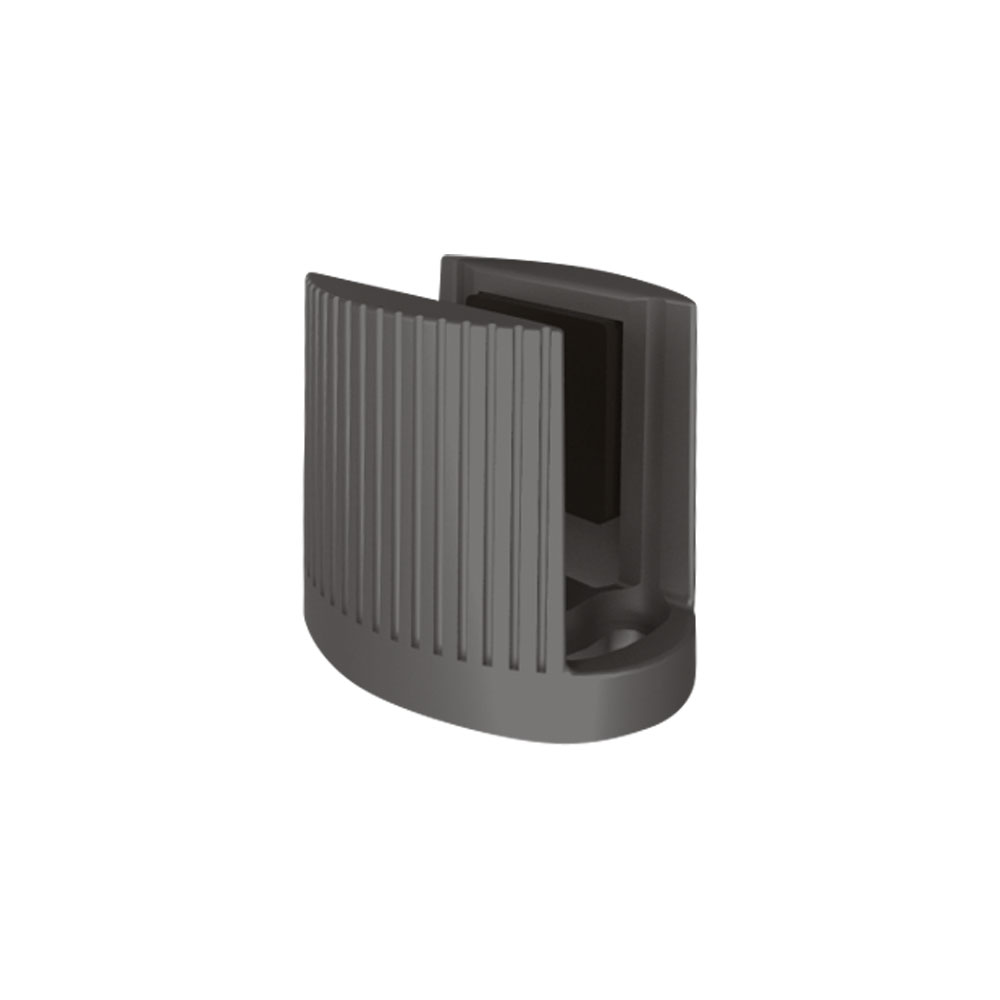

01FE0049

Pattino per anta cristallo.
- conf. 6 pezzi

01FE0050

Pattino per anta cristallo in acciaio inox.

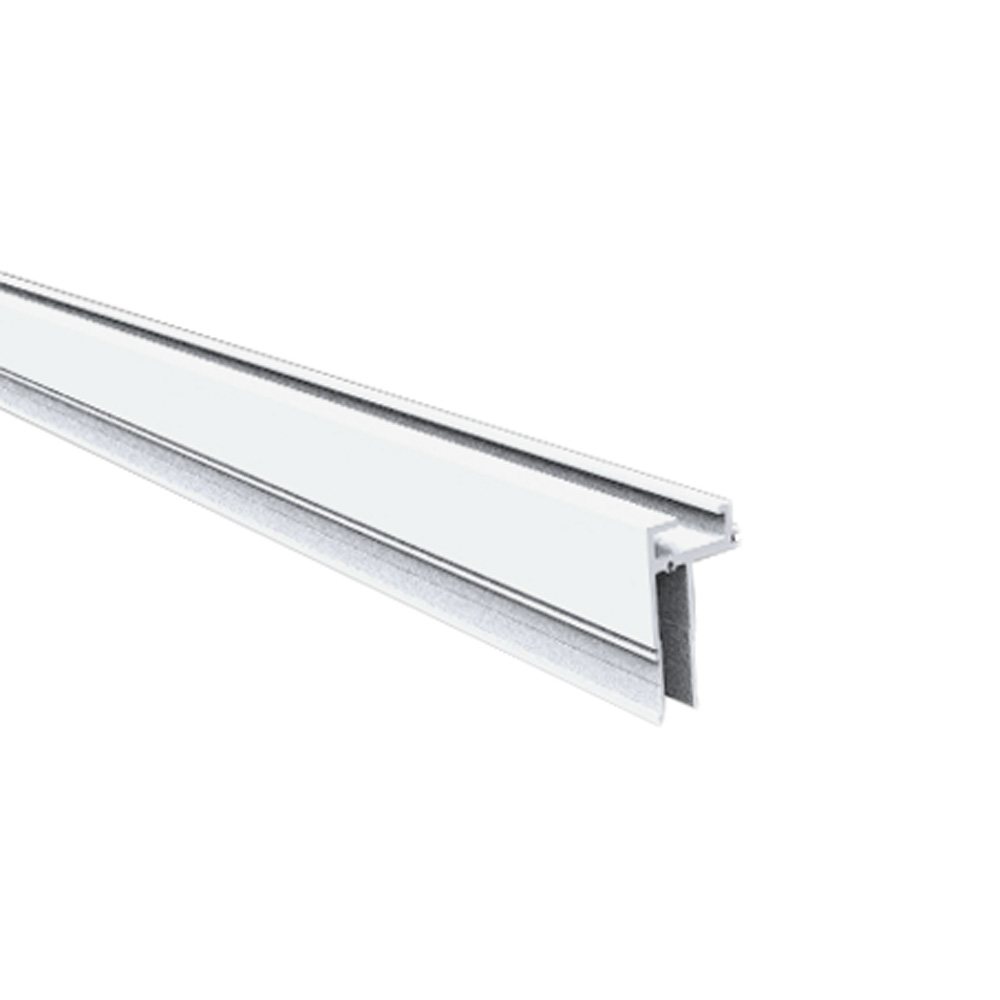

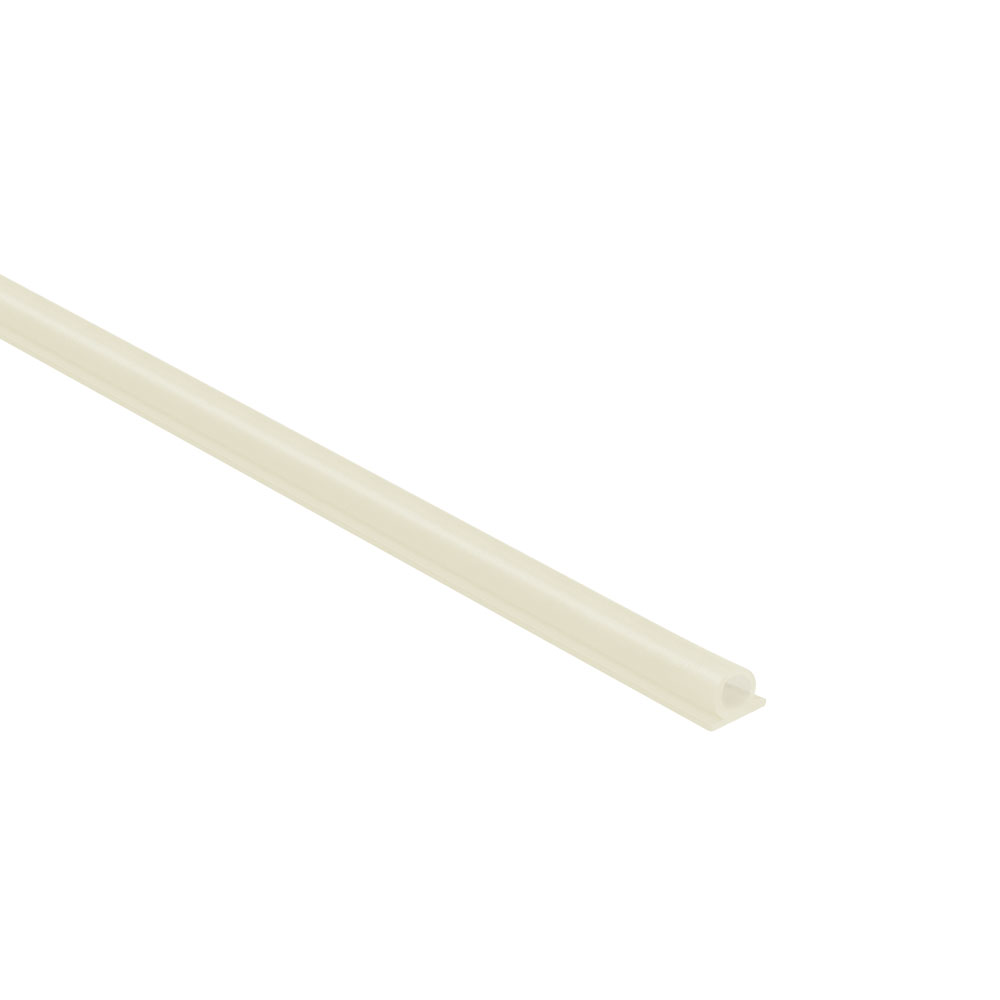

01GM0001

Guarnizione adesiva battuta vetro.
- conf. 6 m

Accessori per ante cristallo - attacco anta a pinza

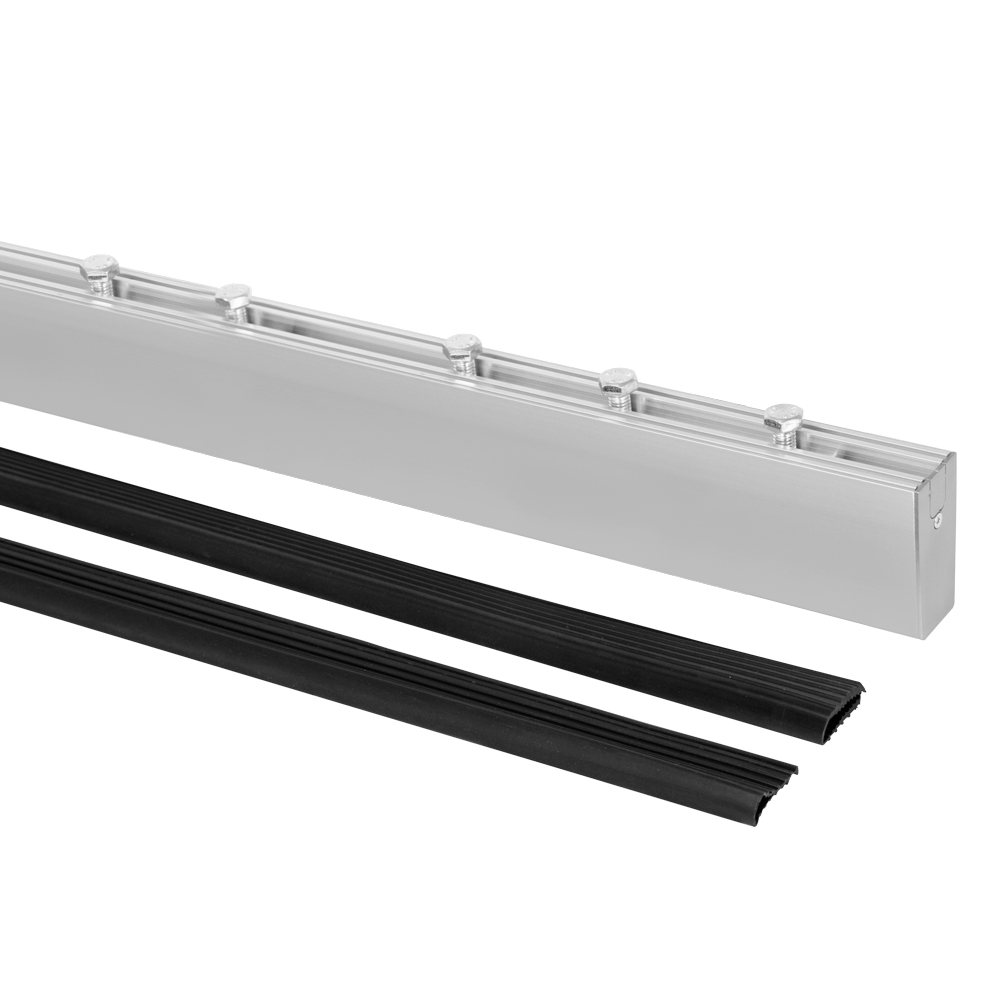

99AC0001

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 1000 mm

99AC0002

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 1500 mm

99AC0003

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 2000 mm

99AC0014

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 3000 mm

99AC0015

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 5670 mm

99AC0027

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 6500 mm

01FE0049

Pattino per anta cristallo.
- conf. 6 pezzi

01FE0050

Pattino per anta cristallo in acciaio inox.

01GM0001

Guarnizione adesiva battuta vetro.
- conf. 6 m

Accessori generici

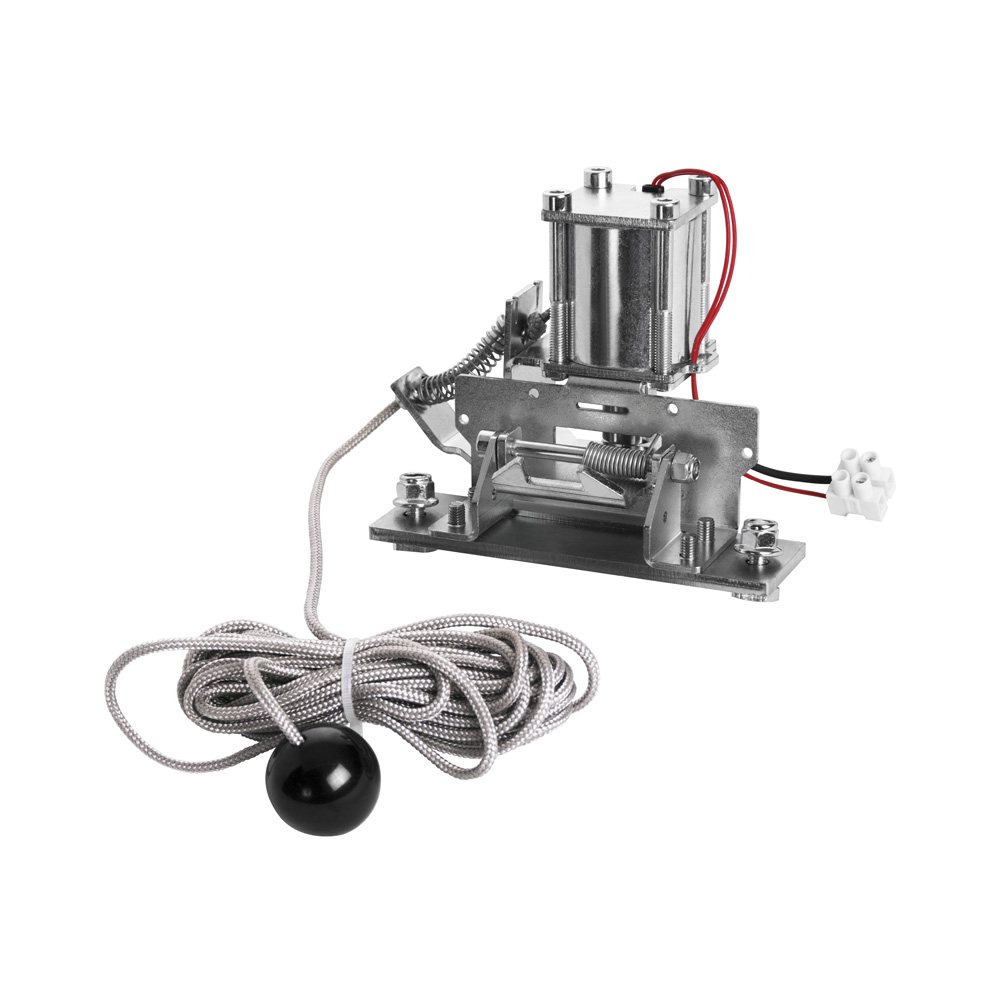

99EB0004

Kit elettroblocco bistabile con cordino di sblocco.

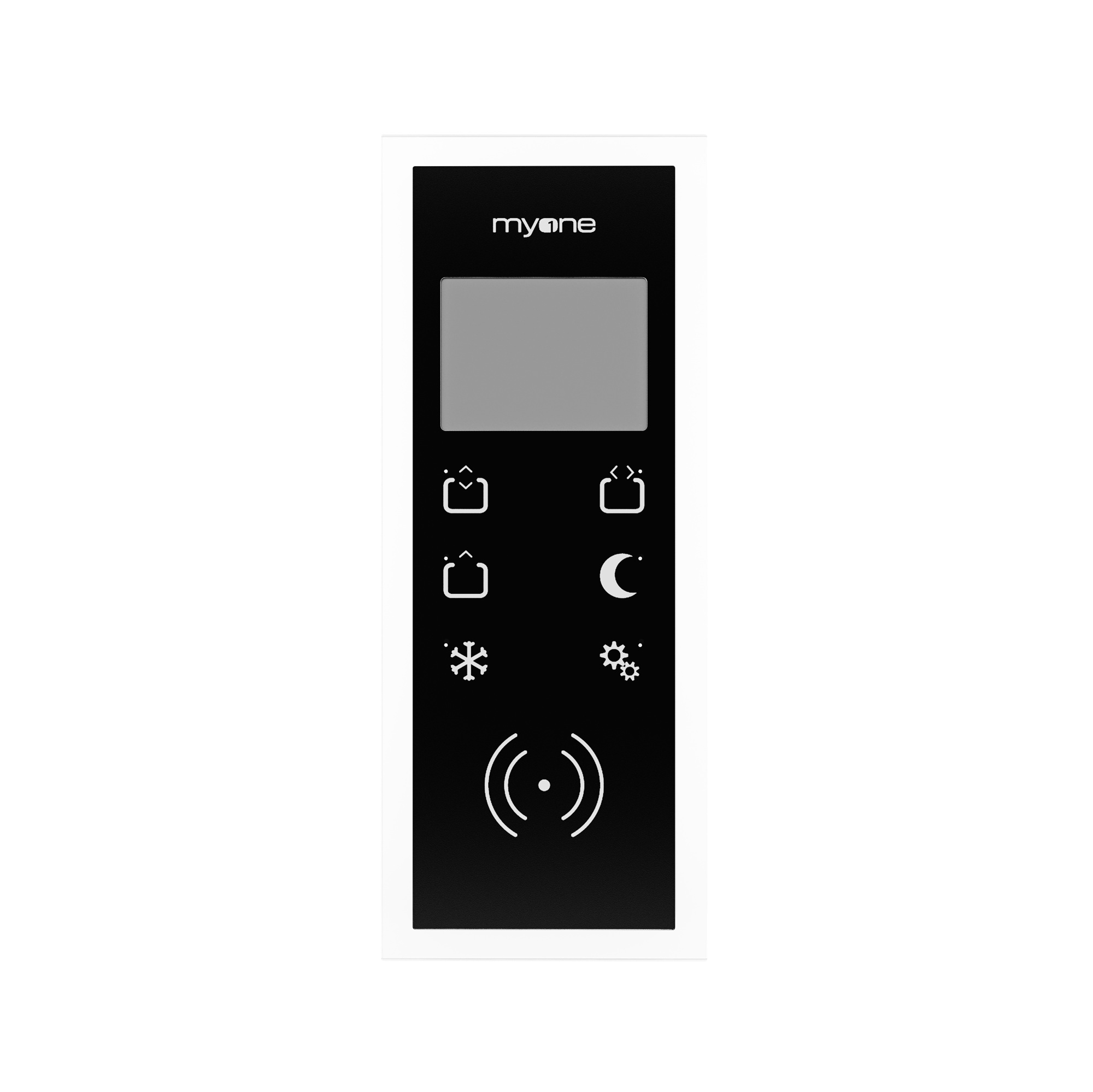

AQA.R

Selettore digitale per Luce R.

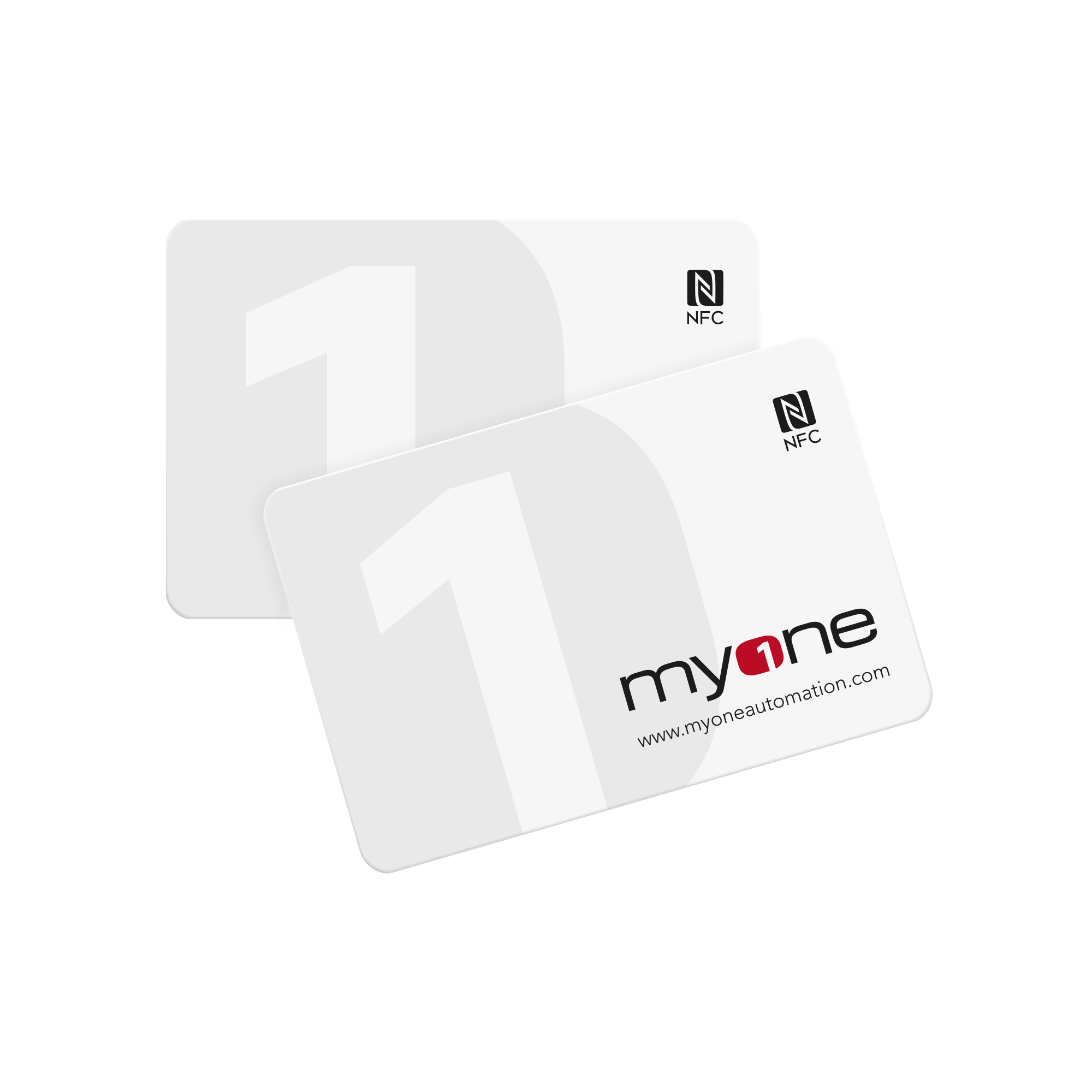

AQA.CARD

Tessera transponder con tecnologia NFC.
- conf. 10 pezzi

Schema tecnico sezione LUCE R
