LUCE T

Automatismo para accesos peatonales con espacio lateral limitado.

LUCE T

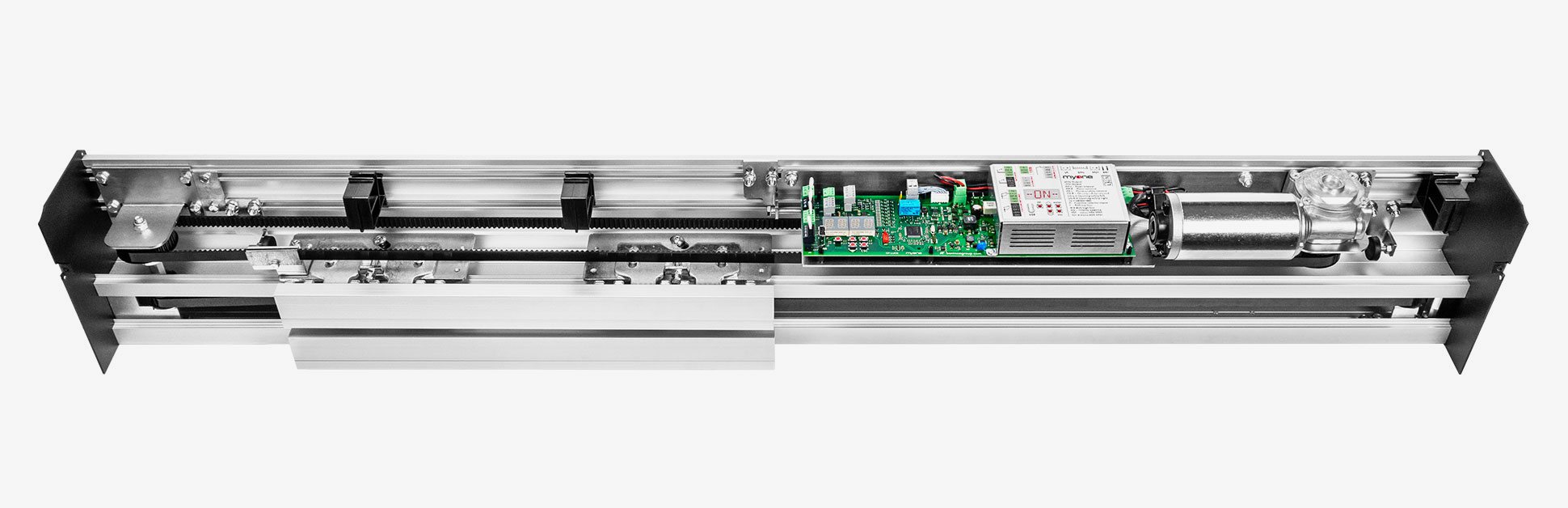

Las puertas correderas telescópicas Luce T responden perfectamente a la necesidad de automatizar ambientes en los cuales el espacio lateral para el compartimiento de paso es limitado. Disponible en la versión de dos hojas (100 + 100 kg) o de cuatro hojas (70 + 70 + 70 + 70 kg). Automatismo para puertas correderas dotado de carros de tres ruedas que ofrecen gran estabilidad a las hojas y facilitan su ajuste, tanto en altura como en profundidad. El automatismo está dotado de una central de mando con pantalla alfanumérica de LEDS, alimentación switching full range (100-240 V 50/60 Hz) y cargador de baterías. La presencia de un conector USB permite actualizar el firmware de forma simple y rápida, además de permitir copiar los mismos parámetros y lógicas de funcionamiento en una nueva instalación de forma inmediata. Funcionamiento continuo garantizado.

el automatismo preensamblado consta de: central de mando | motorreductor con encoder | carros de movimiento de tres ruedas | cajón y cárter de aluminio anodizado | reenvío de la correa | tope mecánico de final de carrera | correa | pasacables | kit de tornillos | cabezales laterales

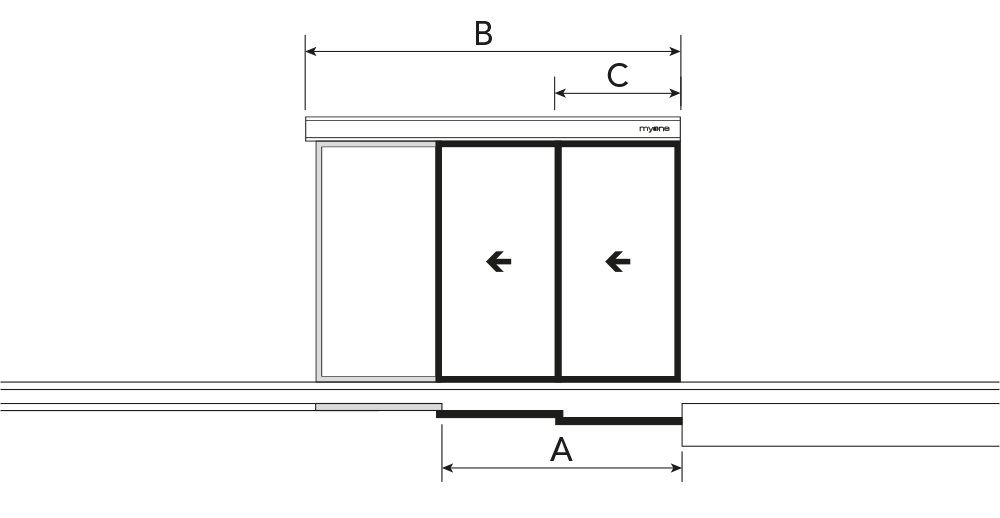

correderas telescópicas
2 hojas - apertura a la izquierda
máx. 100 + 100 kg

cod. A B C
LUCET1902L 1180 mm 1900 mm 2x 666 mm
LUCET2102L 1320 mm 2100 mm 2x 730 mm
LUCET2502L 1590 mm 2500 mm 2x 860 mm
LUCET2902L 1850 mm 2900 mm 2x 995 mm
LUCET3302L 2120 mm 3300 mm 2x 1130 mm
LUCET3702L 2385 mm 3700 mm 2x 1260 mm
LUCET4202L 2710 mm 4200 mm 2x 1430 mm
LUCET5002L 3250 mm 5000 mm 2x 1695 mm
LUCET6502L 4250 mm 6500 mm 2x 2195 mm

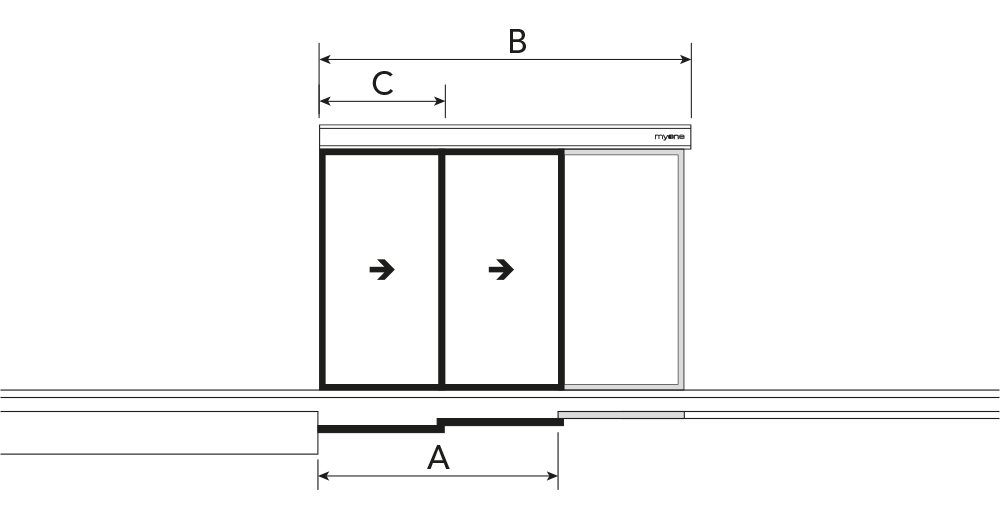

correderas telescópicas
2 hojas - apertura a la derecha
máx. 100 + 100 kg

cod. A B C
LUCET1902R 1180 mm 1900 mm 2x 666 mm
LUCET2102R 1320 mm 2100 mm 2x 730 mm
LUCET2502R 1590 mm 2500 mm 2x 860 mm
LUCET2902R 1850 mm 2900 mm 2x 995 mm
LUCET3302R 2120 mm 3300 mm 2x 1130 mm
LUCET3702R 2385 mm 3700 mm 2x 1260 mm
LUCET4202R 2710 mm 4200 mm 2x 1430 mm
LUCET5002R 3250 mm 5000 mm 2x 1695 mm
LUCET6502R 4250 mm 6500 mm 2x 2195 mm

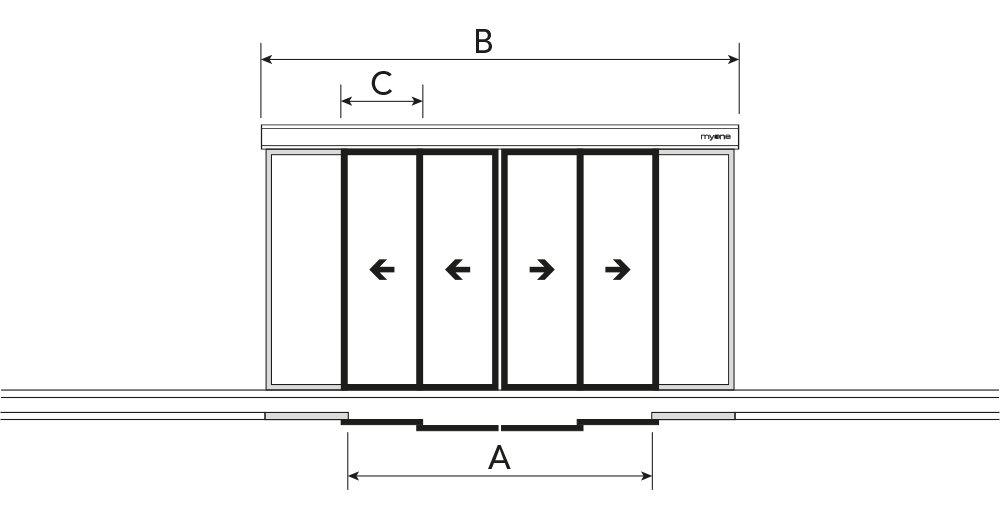

correderas telescópicas
4 hojas
máx. 70 + 70 + 70 + 70 kg

cod. A B C
LUCET2904 1860 mm 2900 mm 4x 510 mm
LUCET3304 2120 mm 3300 mm 4x 580 mm
LUCET3704 2390 mm 3700 mm 4x 648 mm
LUCET4204 2725 mm 4200 mm 4x 730 mm
LUCET5004 3260 mm 5000 mm 4x 865 mm
LUCET6504 4260 mm 6500 mm 4x 1110 mm

* Los valores del paso (A) y de la hoja (C) son indicativos considerando una superposición de unos 50 mm.

Alimentación full range 100-240 Vac | 50/60 Hz
Absorción 70 W
Absorción en stand-by 3 W
Alimentación de accesorios 24 Vdc = / 1 A max
Velocidad máxima 2 hojas 0,8 m/s
Velocidad máxima 4 hojas 1,6 m/s
Capacidad máxima 2 hojas 100 + 100 kg
Capacidad máxima 4 hojas 70 + 70 + 70 + 70 kg
Tipo y frecuencia de uso funcionamiento continuo = 100%
Temperatura de ejercicio -15°C / +50°C
Grado de protección IP20
Memoria para memorización de datos memoria USB

Accesorios para hojas con marco - cerramiento estándar

01AL0030

Patín guía de suelo en aluminio para hoja.
- L. 1000 mm

01AL0031

Patín guía de suelo en aluminio para hoja.
- L. 1500 mm

01AL0032

Patín guía de suelo en aluminio para hoja.
- L. 2000 mm

01AL0035

Patín guía de suelo en aluminio para hoja.
- L. 3000 mm

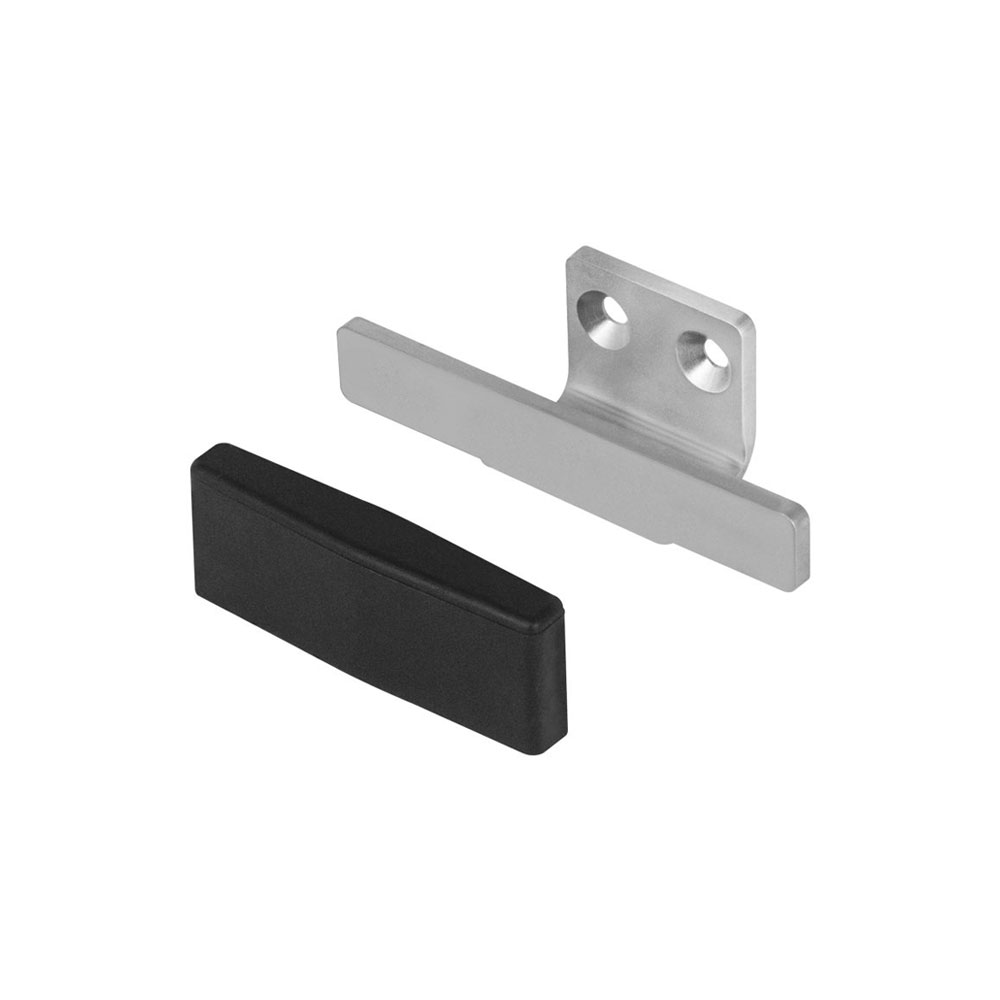

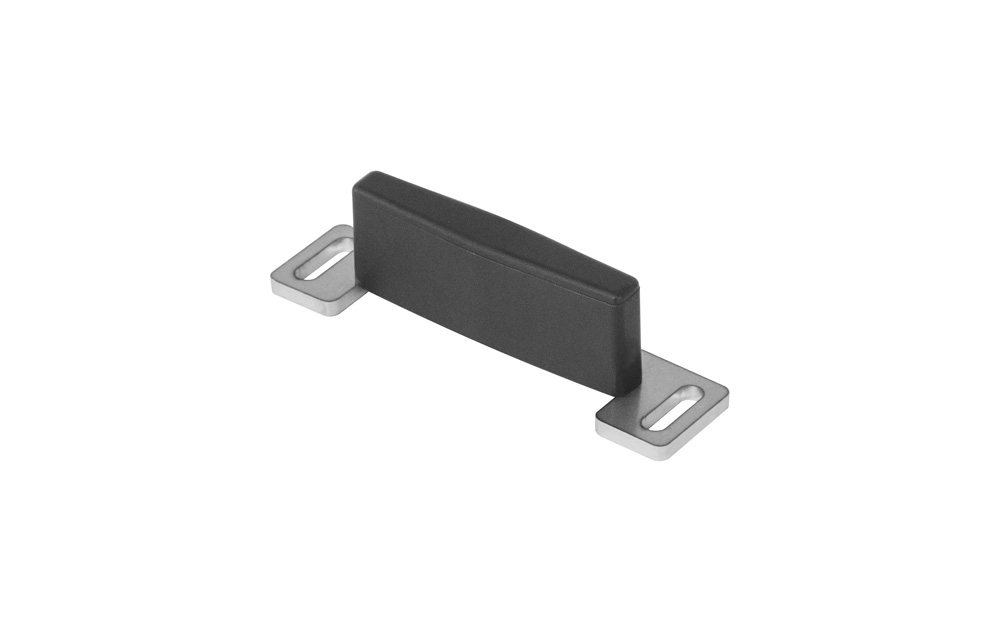

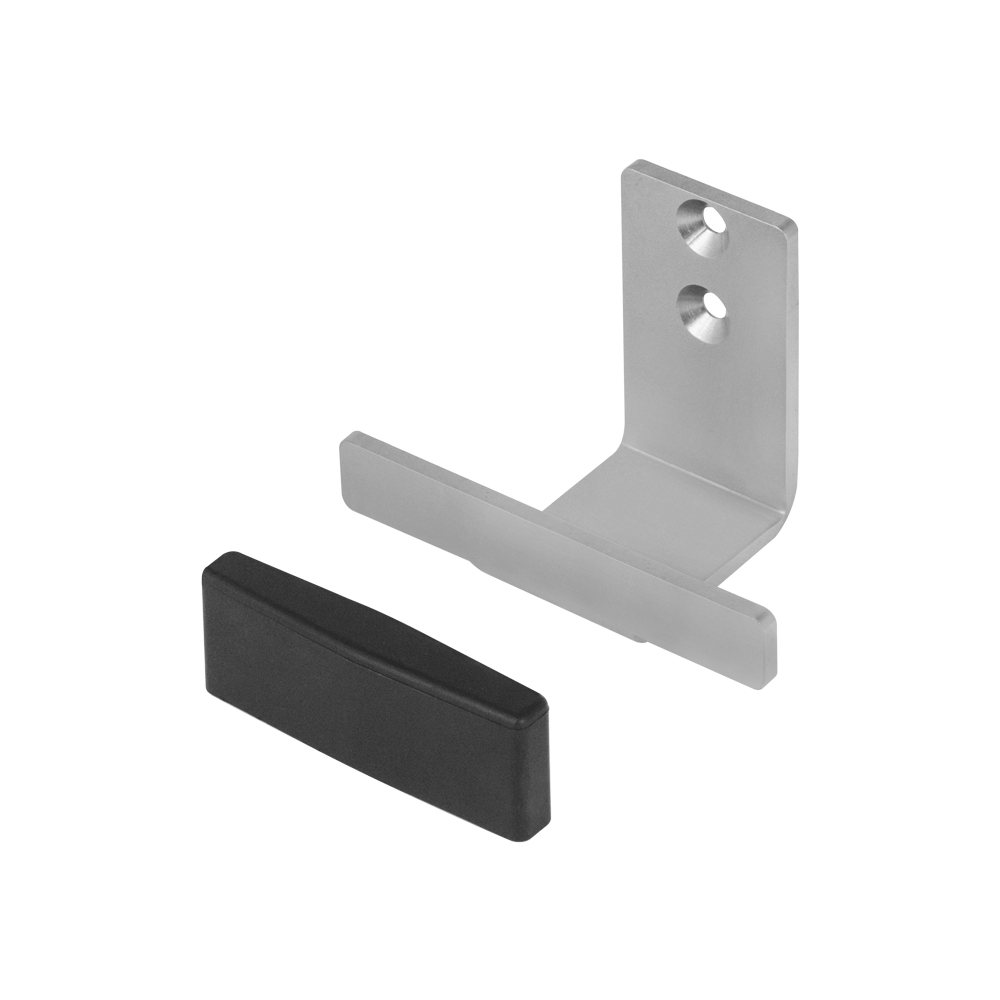

01FE0018

Patín guía de suelo.

01FE0018T

Patín guía de suelo para hoja móvil rápida.
- derecho/izquierdo

01AL0008

Herraje de fijación estándar con abrazaderas de fijación carro.
- L. 1000 mm

01AL0009

Herraje de fijación estándar con abrazaderas de fijación carro.
- L. 1500 mm

01AL0010

Herraje de fijación estándar con abrazaderas de fijación carro.
- L. 2000 mm

01AL0015

Herraje de fijación estándar con abrazaderas de fijación carro.
- L. 3000 mm

01AL0016

Herraje de fijación estándar con abrazaderas de fijación carro.
- L. 5670 mm

01AL0020

Herraje de fijación estándar con abrazaderas de fijación carro.
- L. 6500 mm

90RM0053

Par de estribos de fijación de hoja (1 hoja).

Accesorios para hojas de cristal - herraje de fijación de hoja de perforar

99AC0004

Juego para herraje de fijación de hoja de cristal (10-12 mm) de perforar.
- L. 1000 mm

99AC0005

Juego para herraje de fijación de hoja de cristal (10-12 mm) de perforar.
- L. 1500 mm

99AC0006

Juego para herraje de fijación de hoja de cristal (10-12 mm) de perforar.
- L. 2000 mm

99AC0016

Juego para herraje de fijación de hoja de cristal (10-12 mm) de perforar.
- L. 3000 mm

99AC0021

Juego para herraje de fijación de hoja de cristal (10-12 mm) de perforar.
- L. 5670 mm

99AC0029

Juego para herraje de fijación de hoja de cristal (10-12 mm) de perforar.
- L. 6500 mm

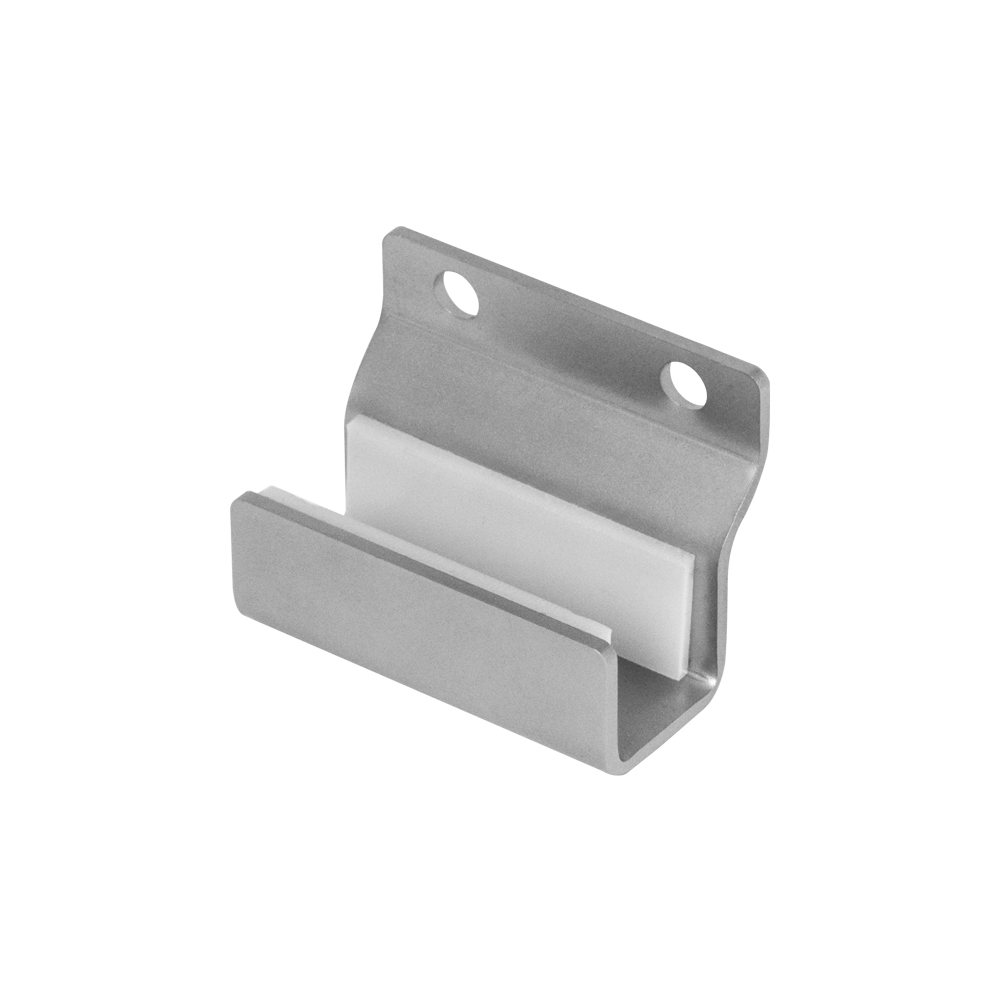

01FE0050

Patín para hoja de cristal de acero inoxidable.

01FE0050T

Patín guía de suelo para hoja móvil rápida.
- derecho/izquierdo

01GM0001

Junta adhesiva para rebajo de vidrio.
- paq. de 6 m

Accesorios para hojas de cristal - herraje de fijación de hoja de pinza

99AC0001

Juego para herraje de fijación de hoja de cristal (10-12 mm) de pinza.
- L. 1000 mm

99AC0002

Juego para herraje de fijación de hoja de cristal (10-12 mm) de pinza.
- L. 1500 mm

99AC0003

Juego para herraje de fijación de hoja de cristal (10-12 mm) de pinza.
- L. 2000 mm

99AC0014

Juego para herraje de fijación de hoja de cristal (10-12 mm) de pinza.
- L. 3000 mm

99AC0015

Juego para herraje de fijación de hoja de cristal (10-12 mm) de pinza.
- L. 5670 mm

99AC0027

Juego para herraje de fijación de hoja de cristal (10-12 mm) de pinza.
- L. 6500 mm

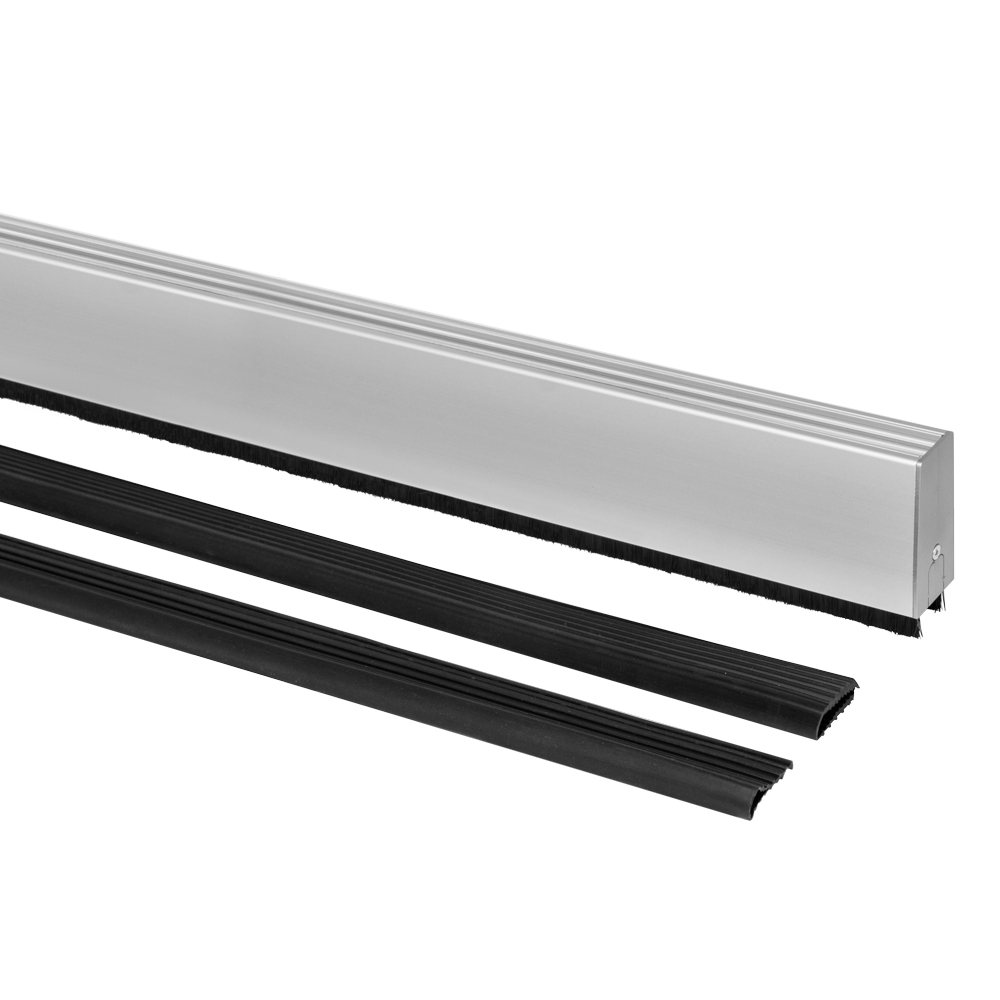

99AC0007

Juego para herraje de fijación inferior de hoja de cristal (10-12 mm) de pinza con cepillo.
- L. 1000 mm

99AC0008

Juego para herraje de fijación inferior de hoja de cristal (10-12 mm) de pinza con cepillo.
- L. 1500 mm

99AC0009

Juego para herraje de fijación inferior de hoja de cristal (10-12 mm) de pinza con cepillo.
- L. 2000 mm

99AC0028

Juego para herraje de fijación inferior de hoja de cristal (10-12 mm) de pinza con cepillo.
- L. 3000 mm

01FE0018

Patín guía de suelo.

01FE0018TG

Patín guía de suelo para hoja móvil rápida.
- derecho/izquierdo

01GM0001

Junta adhesiva para rebajo de vidrio.
- paq. de 6 m

Accesorios estándar

99BA0003

Juego de baterías de emergencia con cableados y abrazadera.

99EB0001

Juego de electrobloqueo con cuerda de desbloqueo.

99EB0003

Juego de electrobloqueo de emergencia con cuerda de desbloqueo.

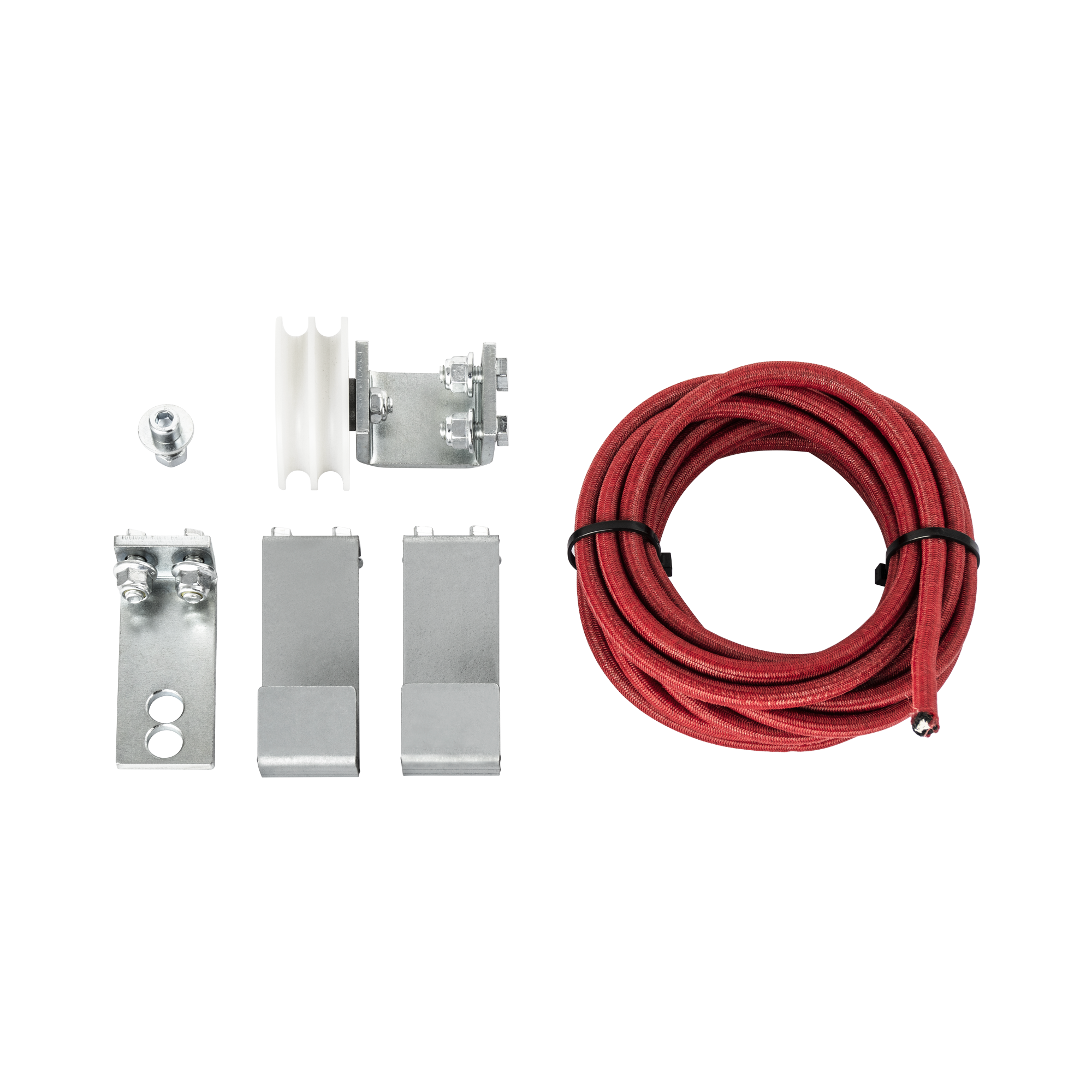

99AE0002

Dispositivo de apertura con elástico, para utilizar con bloque eléctrico 99EB0003.

01FE0059

Caja fuerte para desbloqueo externo.

Esquema técnico de la sección LUCE T
