LUCE WORKS P

Automazione con centrale esterna per varchi con ante in immersione ideale per piscine o spa.

LUCE WORKS P

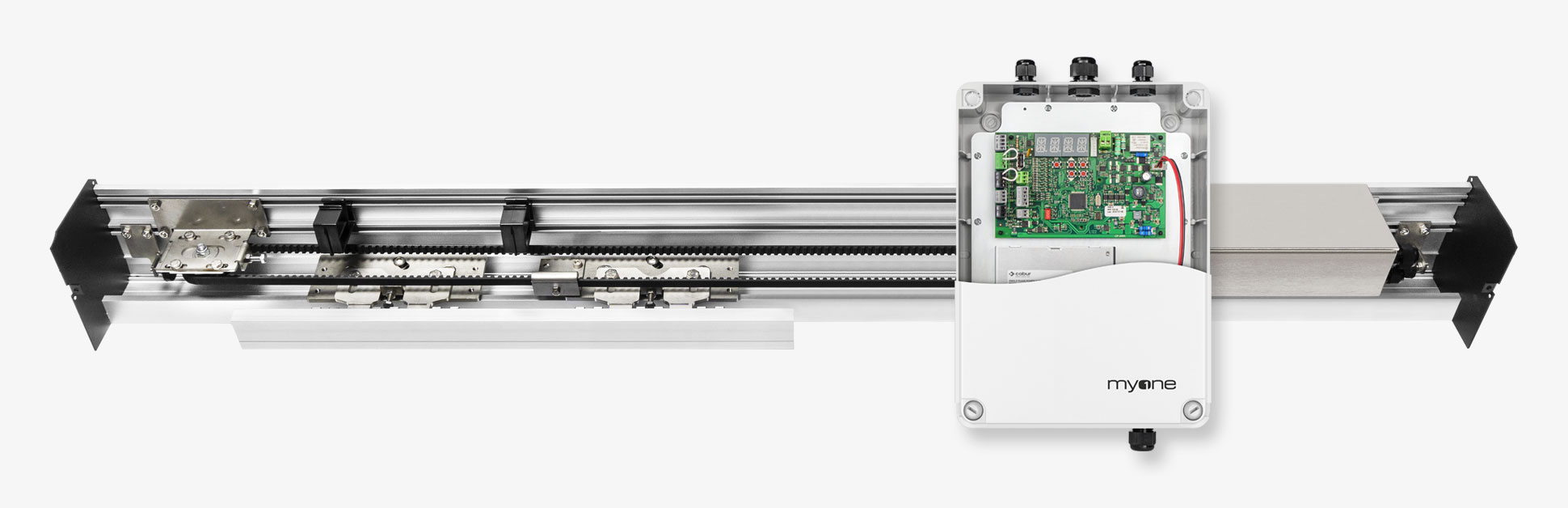

Automazione per porte scorrevoli sviluppata appositamente per immersione delle ante in acqua che risponde ai requisiti della norma europea per l’utilizzo in piscine IEC 60364-7-702 (versione italiana CEI 64-8/7-702). I componenti e la viteria sono realizzati interamente in acciaio inox AISI 316L. Il box che protegge il motore è certificato IP65, la centrale è esterna in un box IP56 (cavo di prolunga in dotazione, lunghezza 10 m). L’automazione è dotata di centrale di comando con display alfanumerico a LED, alimentazione switching full range (100-240 V 50/60 Hz) e caricabatterie. La presenza di un connettore USB permette di aggiornare in modo semplice e veloce il firmware, oltre a consentire di replicare i medesimi parametri e logiche di funzionamento in un nuovo impianto in modo immediato. Funzionamento continuo garantito.

l’automazione preassemblata è composta da:  centrale di comando esterna | motoriduttore con encoder | carrelli di scorrimento a tre ruote in acciaio inox AISI 316L | cassonetto e carter in alluminio anodizzato | rinvio cinghia in acciaio inox AISI 316L | fermo meccanico di finecorsa in acciaio inox AISI 316L | cinghia | passa cavi | kit viterie in qualità A4 | testate laterali


un'anta scorrrevole
max. 200 kg

cod. A B
LUCEWP1901 900 mm 1900 mm
LUCEWP2101 1000 mm 2100 mm
LUCEWP2501 1200 mm 2500 mm
LUCEWP2901 1400 mm 2900 mm
LUCEWP3301 1600 mm 3300 mm
LUCEWP3701 1800 mm 3700 mm
LUCEWP4201 2000 mm 4200 mm
LUCEWP5001 2450 mm 5000 mm
LUCEWP6501 3100 mm 6500 mm

due ante scorrrevoli
max. 130 + 130 kg

cod. A B
LUCEWP1902 900 mm 1900 mm
LUCEWP2102 1000 mm 2100 mm
LUCEWP2502 1200 mm 2500 mm
LUCEWP2902 1400 mm 2900 mm
LUCEWP3302 1600 mm 3300 mm
LUCEWP3702 1800 mm 3700 mm
LUCEWP4202 2000 mm 4200 mm
LUCEWP5002 2450 mm 5000 mm
LUCEWP6502 3100 mm 6500 mm

*I valori del vano passaggio (A) e dell’anta sono indicativi considerando un sormonto di circa 50 mm.

Alimentazione full range 100-240 Vac | 50/60 Hz
Assorbimento 70 W
Assorbimento in stand-by 3 W
Alimentazione accessori 24 Vdc = / 1 A max
Velocità massima 1 anta 0,8 m/s
Velocità massima 2 ante 1,6 m/s
Portata massima 1 anta 200 kg
Portata massima 2 ante 130 + 130 kg
Tipo e frequenza d'utilizzo funzionamento continuo = 100%
Temperatura di esercizio -15°C / +50°C
Grado di protezione IP65
Memoria di salvataggio dati pendrive USB

Accessori per ante intelaiate - serramento generico

01AL0030

Guida a pavimento in alluminio per anta.
- L. 1000 mm

01AL0031

Guida a pavimento in alluminio per anta.
- L. 1500 mm

01AL0032

Guida a pavimento in alluminio per anta.
- L. 2000 mm

01AL0035

Guida a pavimento in alluminio per anta.
- L. 3000 mm

01FE0018

Pattino guida a pavimento.

01AL0008

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 1000 mm

01AL0009

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 1500 mm

01AL0010

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 2000 mm

01AL0015

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 3000 mm

01AL0016

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 5670 mm

01AL0020

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 6500 mm

90RM0053

Coppia staffe fissaggio anta (1 anta).

Accessori per ante cristallo - attacco anta a forare

99AC0004

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 1000 mm

99AC0005

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 1500 mm

99AC0006

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 2000 mm

99AC0016

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 3000 mm

99AC0021

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 5670 mm

99AC0029

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 6500 mm

01FE0049

Pattino per anta cristallo.
- conf. 6 pezzi

01FE0050

Pattino per anta cristallo in acciaio inox.

01GM0001

Guarnizione adesiva battuta vetro.
- conf. 6 m

Accessori per ante cristallo - attacco anta a pinza

99AC0001

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 1000 mm

99AC0002

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 1500 mm

99AC0003

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 2000 mm

99AC0014

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 3000 mm

99AC0015

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 5670 mm

99AC0027

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 6500 mm

01FE0049

Pattino per anta cristallo.
- conf. 6 pezzi

01FE0050

Pattino per anta cristallo in acciaio inox.

01GM0001

Guarnizione adesiva battuta vetro.
- conf. 6 m

Accessori generici

31PE0004

Sensore fotoelettrico.
- IP64

99BA0004

Kit batterie di emergenza pre-cablate.

Schema tecnico sezione LUCE WORKS P
