Die Modelle der Works-Serie stellen die ideale Lösung in Kontexten dar, in denen die atmosphärischen Bedingungen besonders aggressiv sind, z.B. in maritimen Umgebungen, oder wo ein hohes Maß an Hygiene gefordert ist. Bestandteile und Schrauben sind vollständig aus Edelstahl AISI316L gefertigt, welches eine maximale Widerstandsfähigkeit garantiert. Die Box mit dem Motor und der Elektronik ist IP65 zertifiziert und ermöglicht eine maximale Beständigkeit gegen Wasser und Staub. Erhältlich als einflügelige Version (bis 20 0 kg) oder zweiflügelige Version (bis 130+130 kg). Die Automatisierung ist mit einer Steuerung mit alphanumerischer LED-Anzeige, Netzteil mit Breitbandschalttechnik (100 -240 V 50/60 Hz) und Batterieladegerät ausgestattet. Der vorhandene USB-Anschluss ermöglicht das einfache und schnelle Aktualisieren der Firmware sowie ein direktes Kopieren derselben Parameter und Betriebslogiken in eine neue Anlage. Ein unterbrechungsfreier Betrieb ist garantiert.

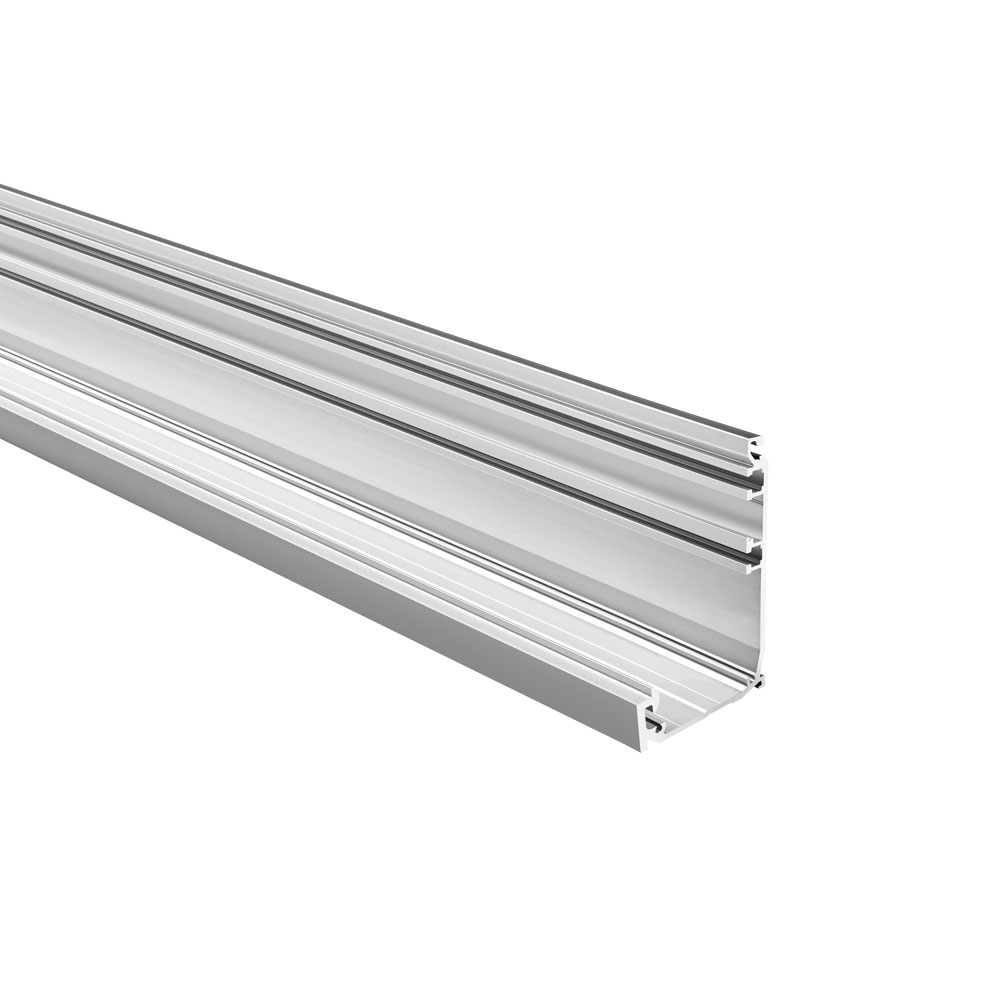

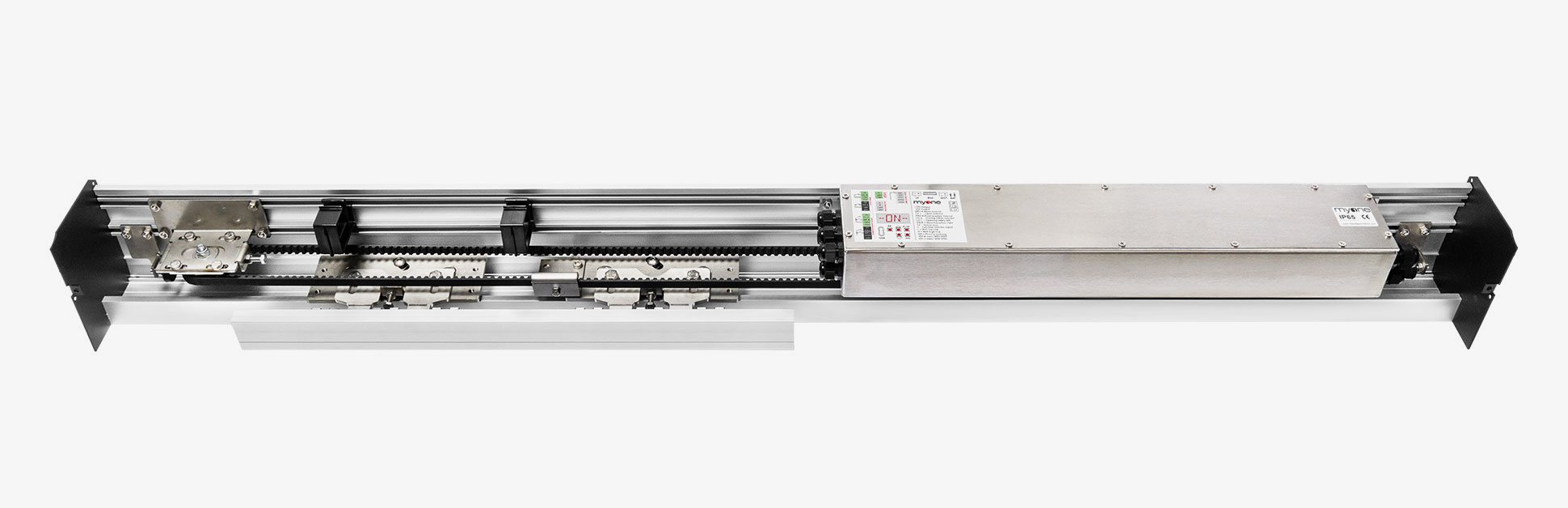

Die vormontierte Automatisierung besteht aus: Steuerung | Getriebemotor mit Encoder | 3-Rollen-Wagen aus Edelstahl AISI 316L | Querträger und Gehäuse aus eloxiertem Aluminium | Riemenumlenkung aus Edelstahl AISI 316L | mechanischer Endanschlag aus Edelstahl AISI 316L | Riemen | Kabelführung | A4 Schraubensatz | Seitenköpfe
1 Schiebeflügel
max. 200 kg
cod. | A | B |
LUCEW1901 | 900 mm | 1900 mm |
LUCEW2101 | 1000 mm | 2100 mm |
LUCEW2501 | 1200 mm | 2500 mm |
LUCEW2901 | 1400 mm | 2900 mm |
LUCEW3301 | 1600 mm | 3300 mm |
LUCEW3701 | 1800 mm | 3700 mm |
LUCEW4201 | 2000 mm | 4200 mm |
LUCEW5001 | 2450 mm | 5000 mm |
LUCEW6501 | 3100 mm | 6500 mm |
2 Schiebeflügel
max. 130 + 130 kg
cod. | A | B |
LUCEW1902 | 900 mm | 1900 mm |
LUCEW2102 | 1000 mm | 2100 mm |
LUCEW2502 | 1200 mm | 2500 mm |
LUCEW2902 | 1400 mm | 2900 mm |
LUCEW3302 | 1600 mm | 3300 mm |
LUCEW3702 | 1800 mm | 3700 mm |
LUCEW4202 | 2000 mm | 4200 mm |
LUCEW5002 | 2450 mm | 5000 mm |
LUCEW6502 | 3100 mm | 6500 mm |
*Die Werte des Durchgangsraums (A) und des Flügels sind indikativ, wenn man eine Überlappung von etwa 50 mm berücksichtigt.
Versorgung | full range 100-240 Vac | 50/60 Hz |
Leistungsaufnahme | 70 W |
Leistungsaufnahme im stand-by | 3 W |
Versorgung zubehöre | 24 Vdc = / 1 A max |
Maximale geschwindigkeit 1 flügel | 0,8 m/s |
Maximale geschwindigkeit 2 flügel | 1,6 m/s |
Maximale tragkraft 1 flügel | 200 kg |
Maximale tragkraft 2 flügel | 130 + 130 kg |
Betriebstyp und -frequenz | Dauerbetrieb = 100% |
Betriebstemperatur | -15°C / +50°C |
Schutzart | IP65 |
Datenspeicher | USB-Stick |

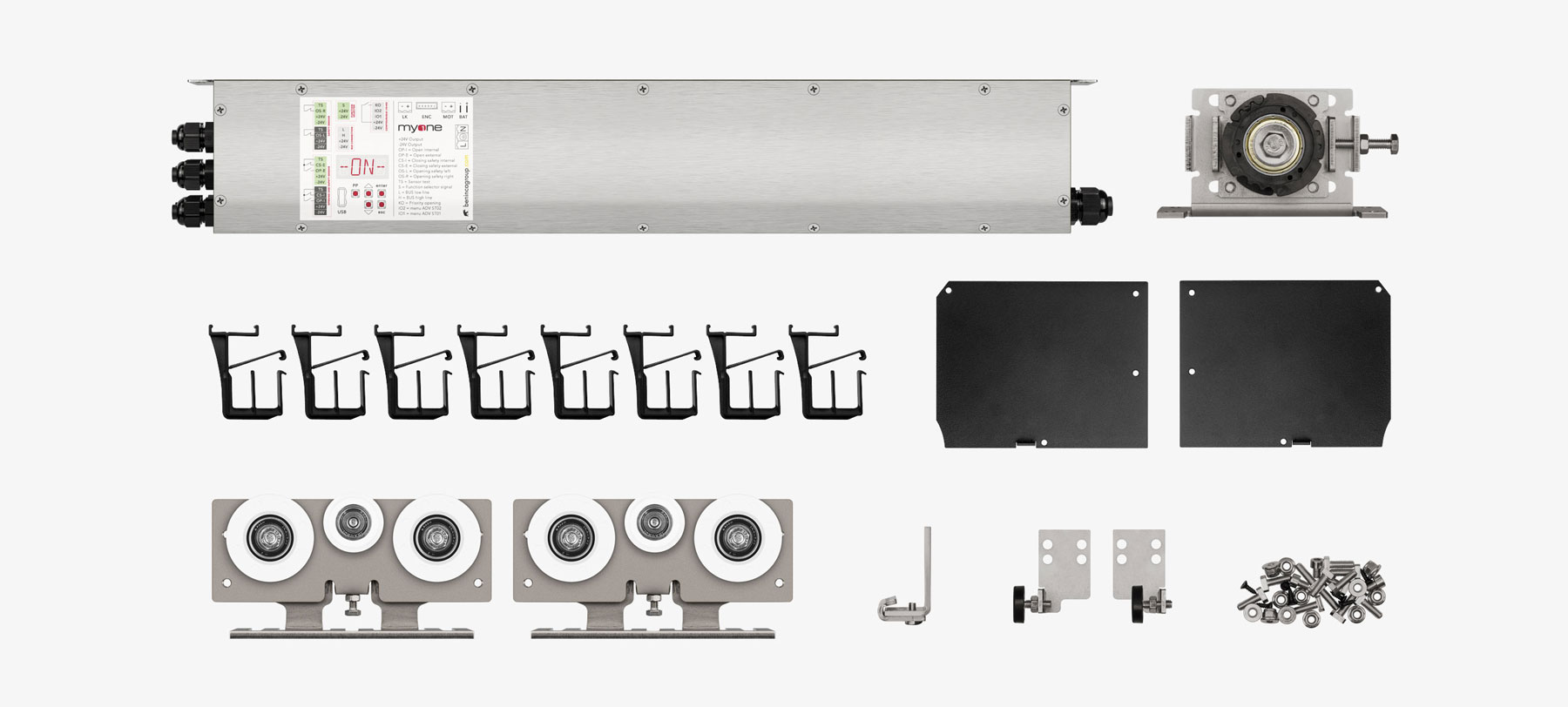

Das Kit besteht aus:
Getriebemotor mit Encoder und elektronische Steuerung | Riemenumlenkung | Kabelführungen | 3-Rollen-Wagen | Riemenbefestigung | Mechanische Endanschläge | Schraubensatz | Seitenköpfe

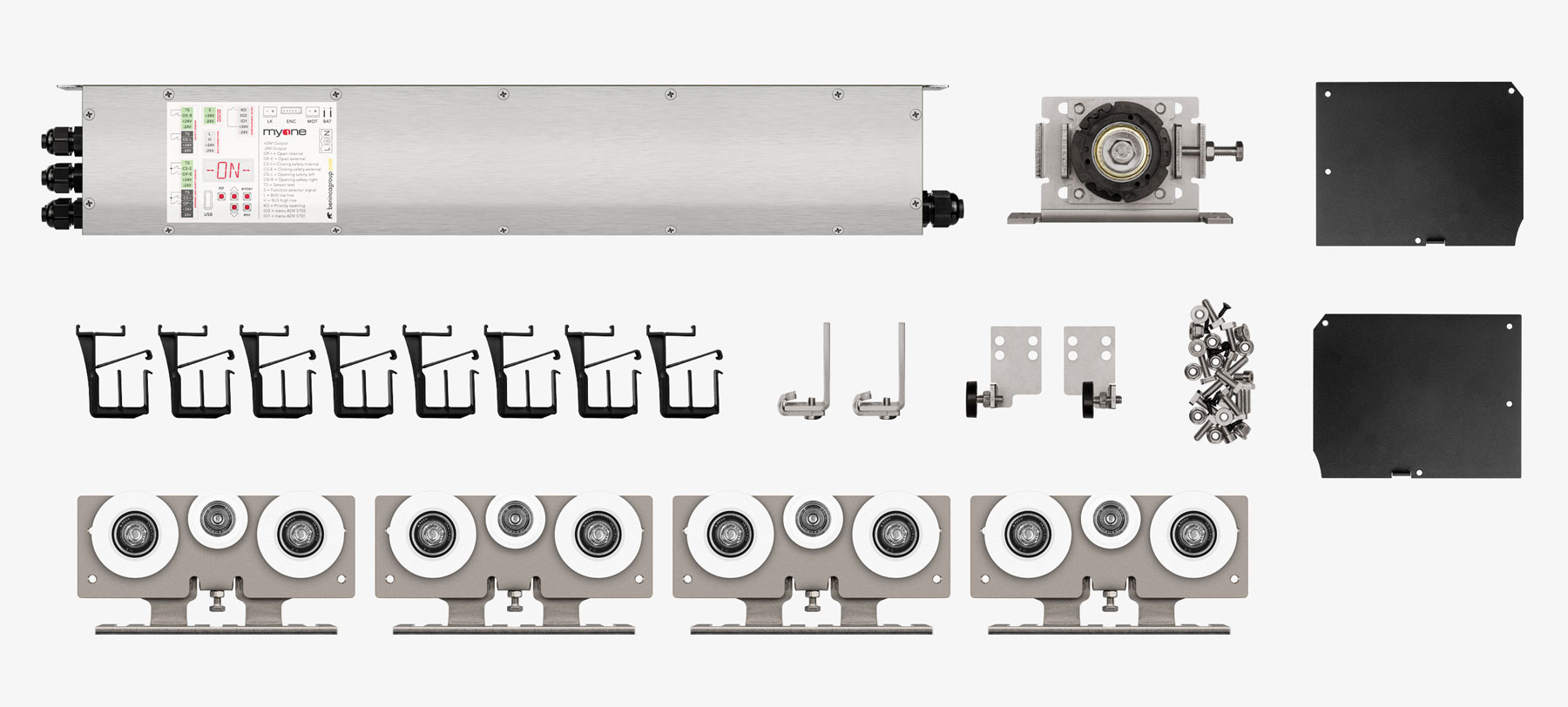

Das Kit besteht aus:
Getriebemotor mit Encoder und elektronische Steuerung | Riemenumlenkung | Kabelführungen | 3-Rollen-Wagen | Riemenbefestigung | Mechanische Endanschläge | Schraubensatz | Seitenköpfe
