LUCE HEAVY

Automazione per varchi pedonali in luoghi pubblici o privati.

LUCE HEAVY

Le porte scorrevoli Luce Heavy rappresentano la soluzione ideale per l’automazione di varchi pedonali sia in luoghi privati che pubblici: uffici, negozi e attività commerciali in genere. Facili e veloci da installare, inoltre, grazie al ciclo di funzionamento continuo garantiscono massime prestazioni e affidabilità. Disponibile nella versione ad anta singola (fino a 200 kg) o a doppia anta (fino a 130+130 kg). Automazione per porte scorrevoli dotata di carrello a tre ruote, per offrire grande stabilità delle ante e facilità di regolazione sia in altezza che profondità. L’automazione è dotata di centrale di comando con display alfanumerico a LED, alimentazione switching full range (100-240 V 50/60 Hz) e caricabatterie. La presenza di un connettore USB permette di aggiornare in modo semplice e veloce il firmware, oltre a consentire di replicare i medesimi parametri e logiche di funzionamento in un nuovo impianto in modo immediato. Funzionamento continuo garantito.

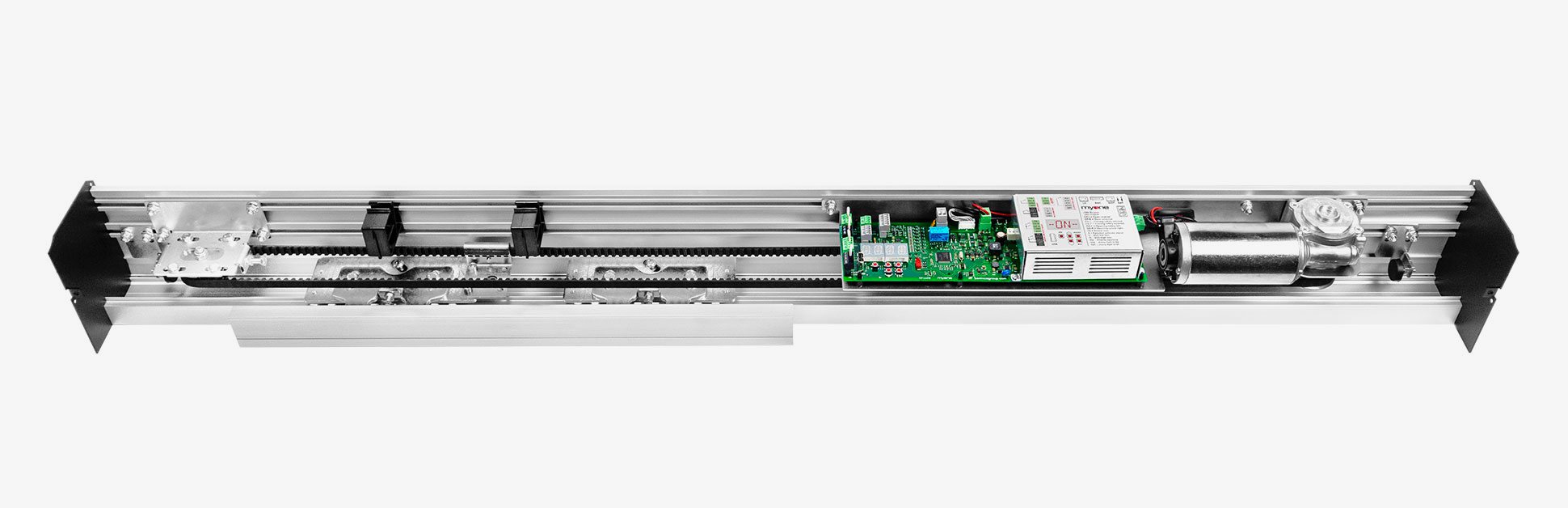

l’automazione preassemblata è composta da: centrale di comando | motoriduttore con encoder | carrelli di scorrimento a tre ruote | cassonetto | carter in alluminio anodizzato | rinvio cinghia | fermo meccanico di finecorsa | cinghia | passa cavi | kit viterie | testate laterali


un'anta scorrrevole
max. 200 kg

cod.AB
LUCEH1901900 mm1900 mm
LUCEH21011000 mm2100 mm
LUCEH25011200 mm2500 mm
LUCEH29011400 mm2900 mm
LUCEH33011600 mm3300 mm
LUCEH37011800 mm3700 mm
LUCEH42012000 mm4200 mm
LUCEH50012450 mm5000 mm
LUCEH65013100 mm6500 mm

due ante scorrrevoli
max. 130 + 130 kg

cod.AB
LUCEH1902900 mm1900 mm
LUCEH21021000 mm2100 mm
LUCEH25021200 mm2500 mm
LUCEH29021400 mm2900 mm
LUCEH33021600 mm3300 mm
LUCEH37021800 mm3700 mm
LUCEH42022000 mm4200 mm
LUCEH50022450 mm5000 mm
LUCEH65023100 mm6500 mm

*I valori del vano passaggio (A) e dell’anta sono indicativi considerando un sormonto di circa 50 mm.

Alimentazione full range 100-240 Vac | 50/60 Hz
Assorbimento 70 W
Assorbimento in stand-by 3 W
Alimentazione accessori 24 Vdc = / 1 A max
Velocità massima 1 anta 0,8 m/s
Velocità massima 2 ante 1,6 m/s
Portata massima 1 anta 200 kg
Portata massima 2 ante 130 + 130 kg
Tipo e frequenza d'utilizzo funzionamento continuo = 100%
Temperatura di esercizio -15°C / +50°C
Grado di protezione IP20
Memoria di salvataggio dati pendrive USB

Accessori per ante intelaiate - serramento generico

01AL0008

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 1000 mm

01AL0009

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 1500 mm

01AL0010

Attacco per anta generico completo di staffe fissaggio carrello.
- L. 2000 mm

01AL0030

Guida a pavimento in alluminio per anta.
- L. 1000 mm

01AL0031

Guida a pavimento in alluminio per anta.
- L. 1500 mm

01AL0032

Guida a pavimento in alluminio per anta.
- L. 2000 mm

01FE0018

Pattino guida a pavimento.

Accessori per ante cristallo - attacco anta a forare

01FE0050

Pattino per anta cristallo in acciaio inox.

99AC0004

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 1000 mm

99AC0005

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 1500 mm

99AC0006

Kit per attacco anta cristallo (10-12 mm) a forare.
- L. 2000 mm

01FE0049

Pattino per anta cristallo.
- conf. 6 pezzi

Accessori per ante cristallo - attacco anta a pinza

01FE0050

Pattino per anta cristallo in acciaio inox.

99AC0001

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 1000 mm

99AC0002

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 1500 mm

99AC0003

Kit per attacco anta cristallo (10-12 mm) a pinza.
- L. 2000 mm

01FE0049

Pattino per anta cristallo.
- conf. 6 pezzi

Accessori generici

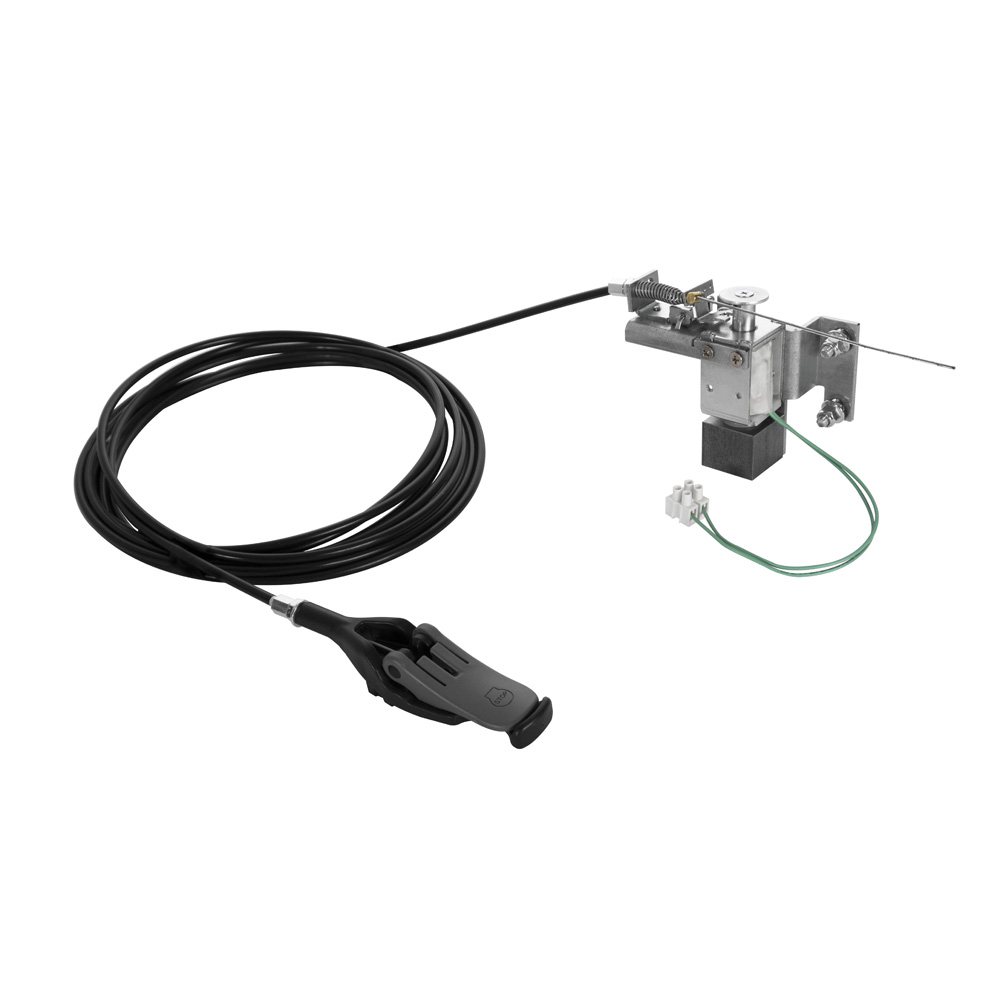

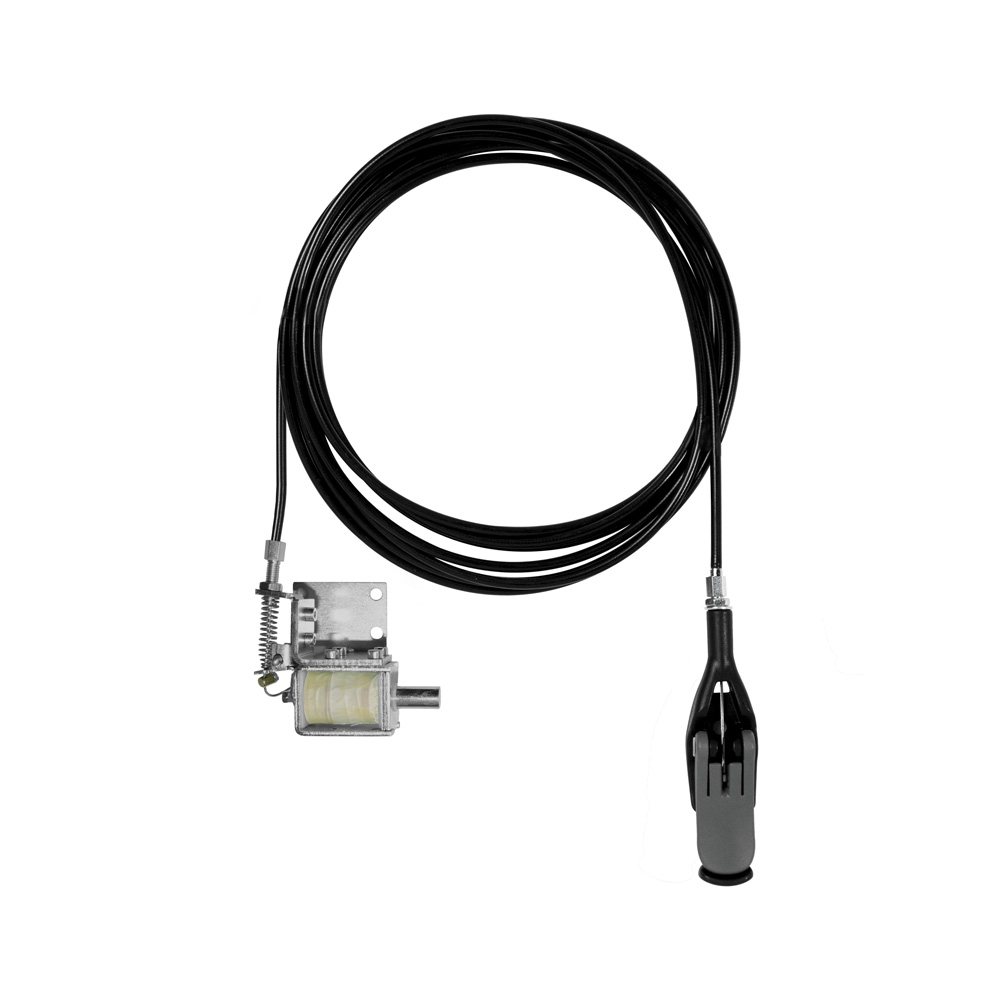

99EB0001

Kit elettroblocco con cordino di sblocco.

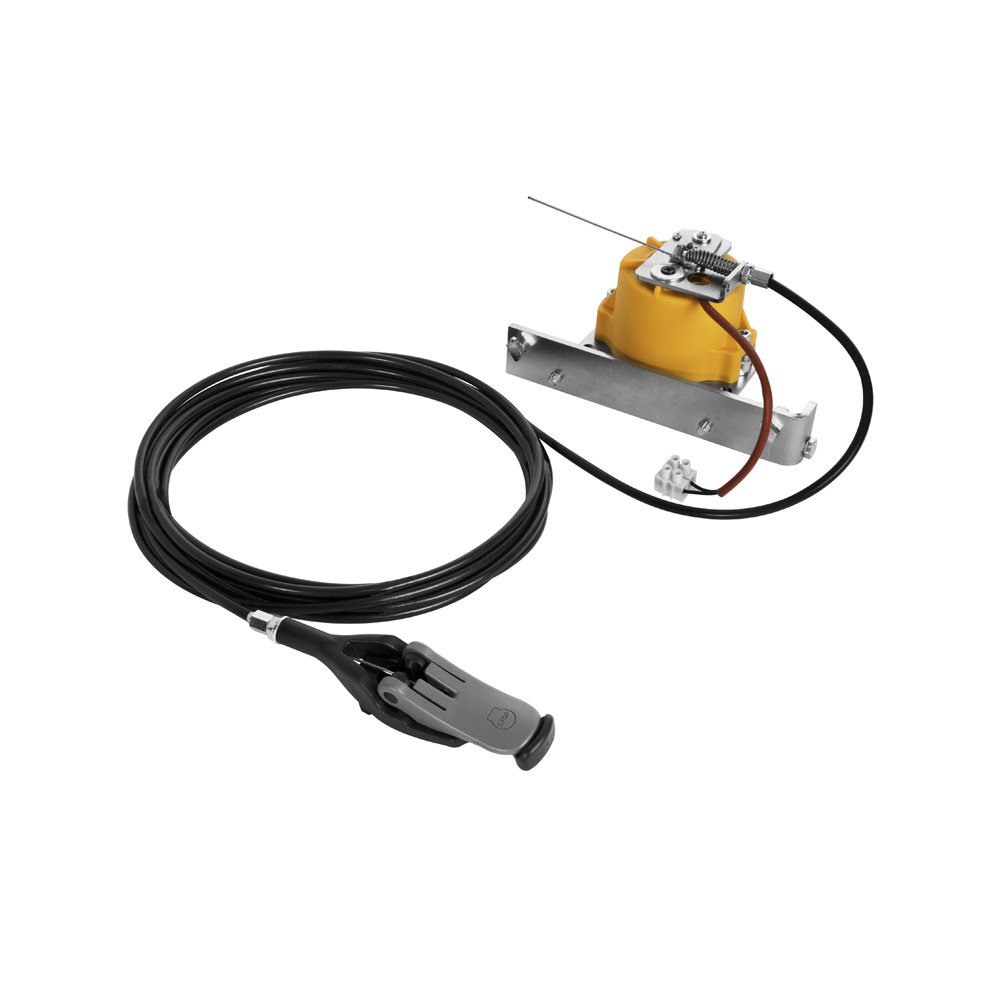

99EB0003

Kit elettroblocco di emergenza con cordino di sblocco.

99EB0006

Kit elettroblocco per rinvio con cordino di sblocco.

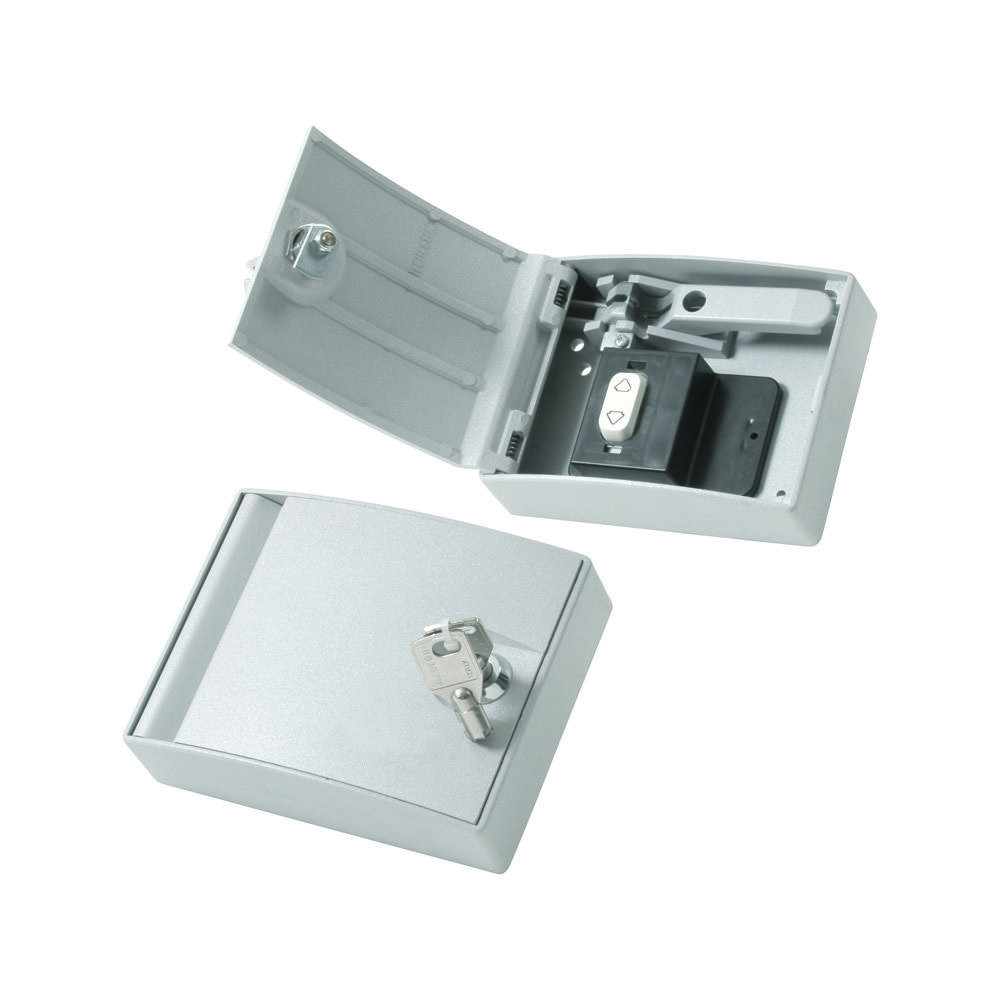

01FE0059

Cassaforte per sblocco esterno.

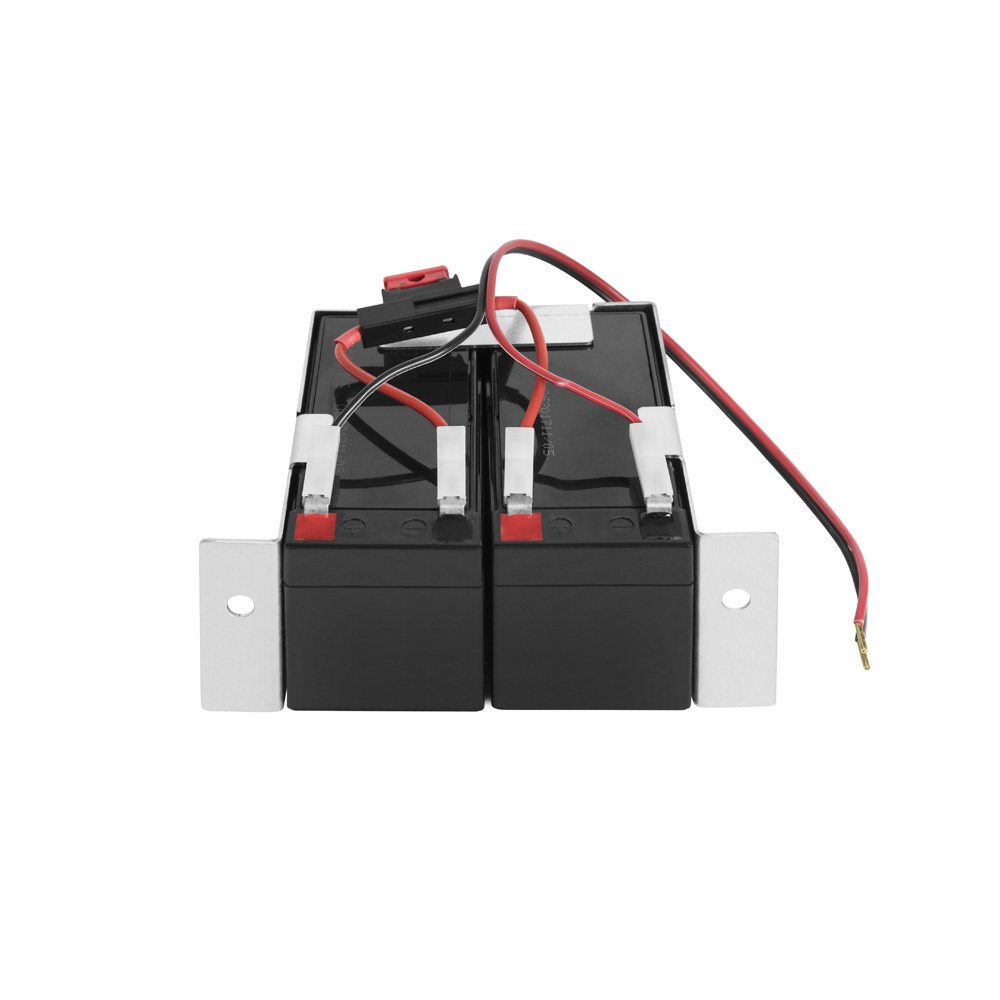

99BA0003

Kit batterie di emergenza con cablaggi e staffa.

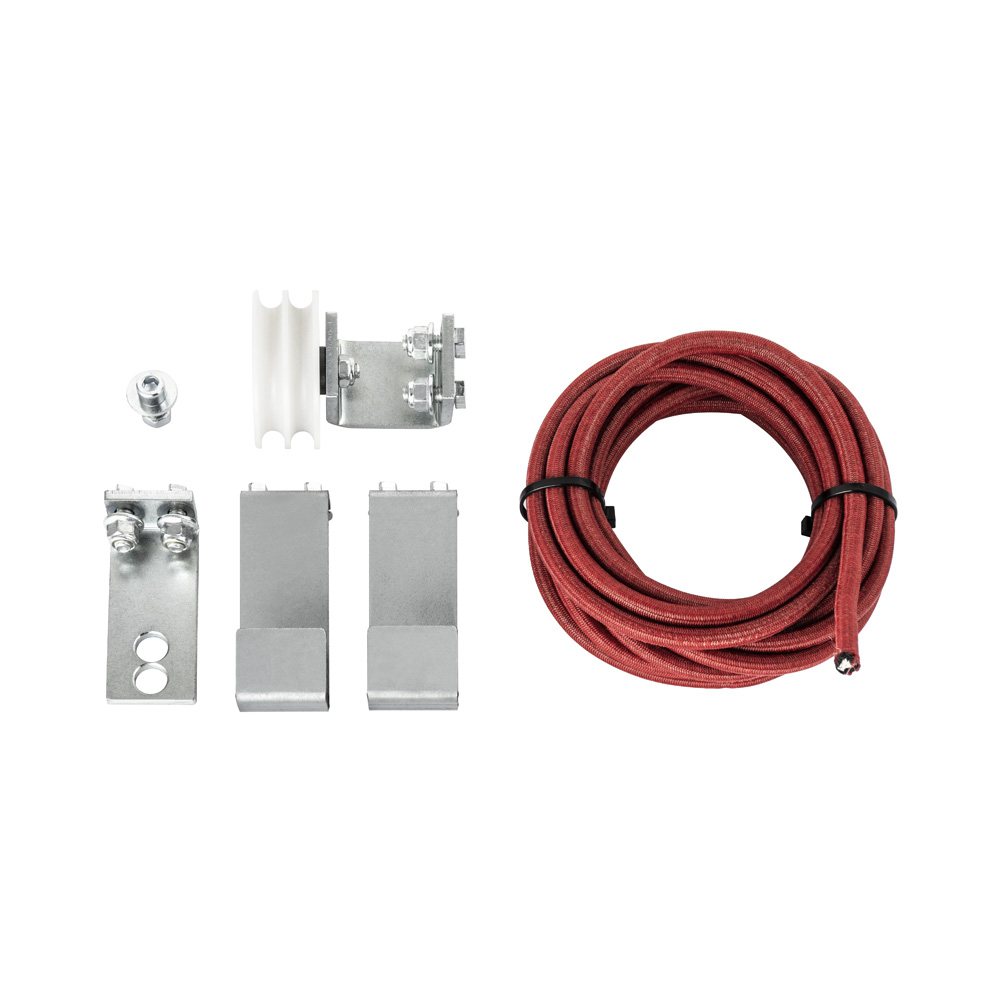

99AE0001

Dispositivo di apertura con elastico.

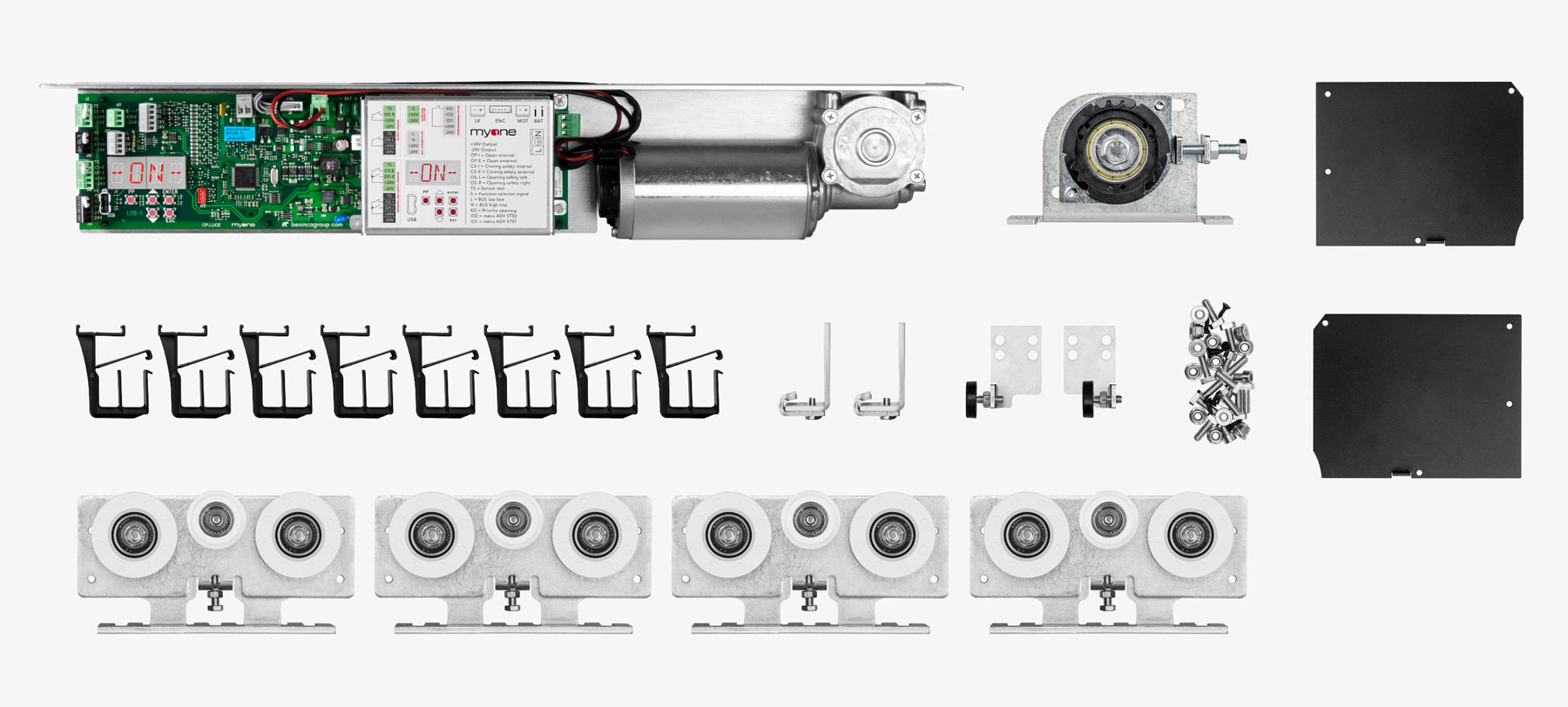

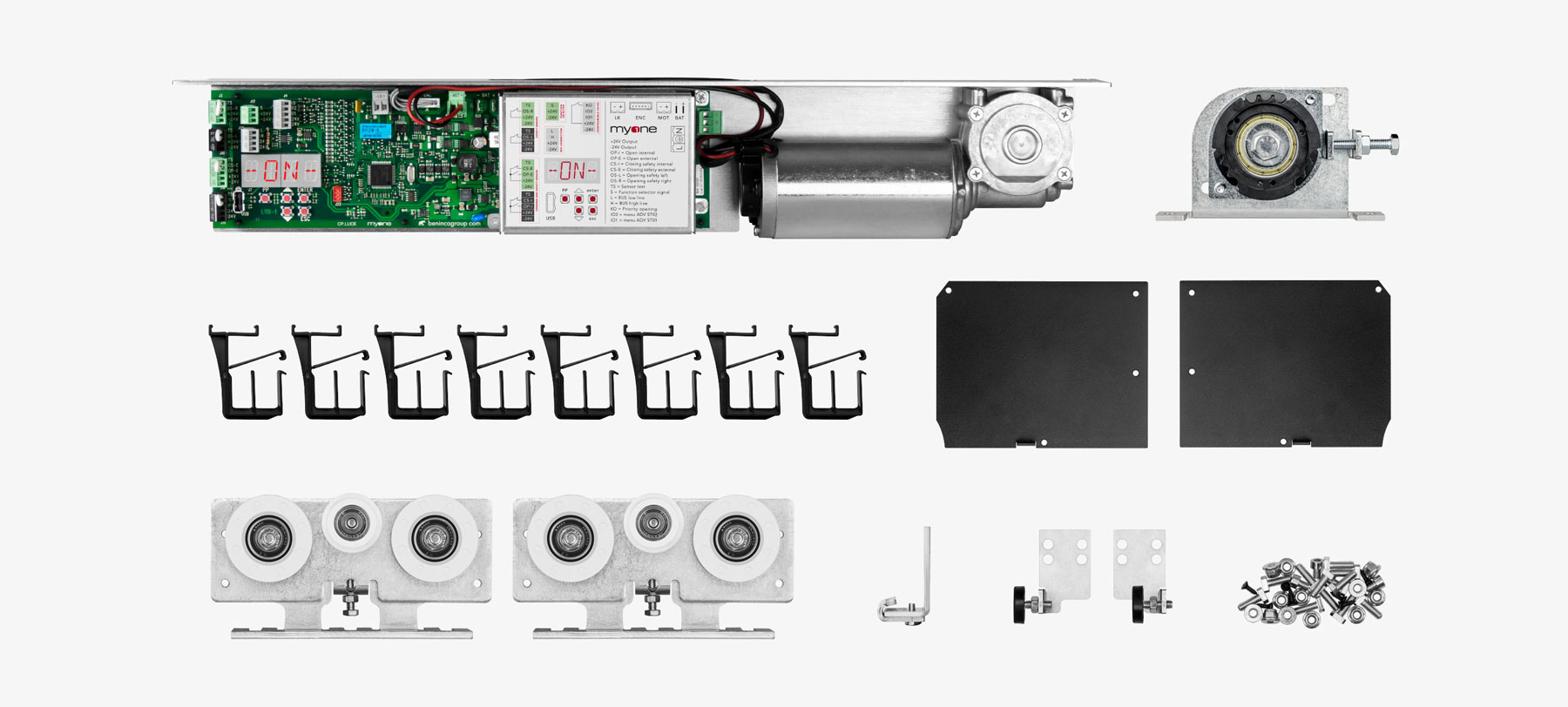

KLUCE01


Kit composto da:

motoriduttore con encoder e centrale elettronica di comando | rinvio cinghia | guide passacavi | carrelli di scorrimento a tre ruote | attacco cinghia | fermi meccanici di finecorsa | kit viterie | testate laterali


Accessori per completare il Kit

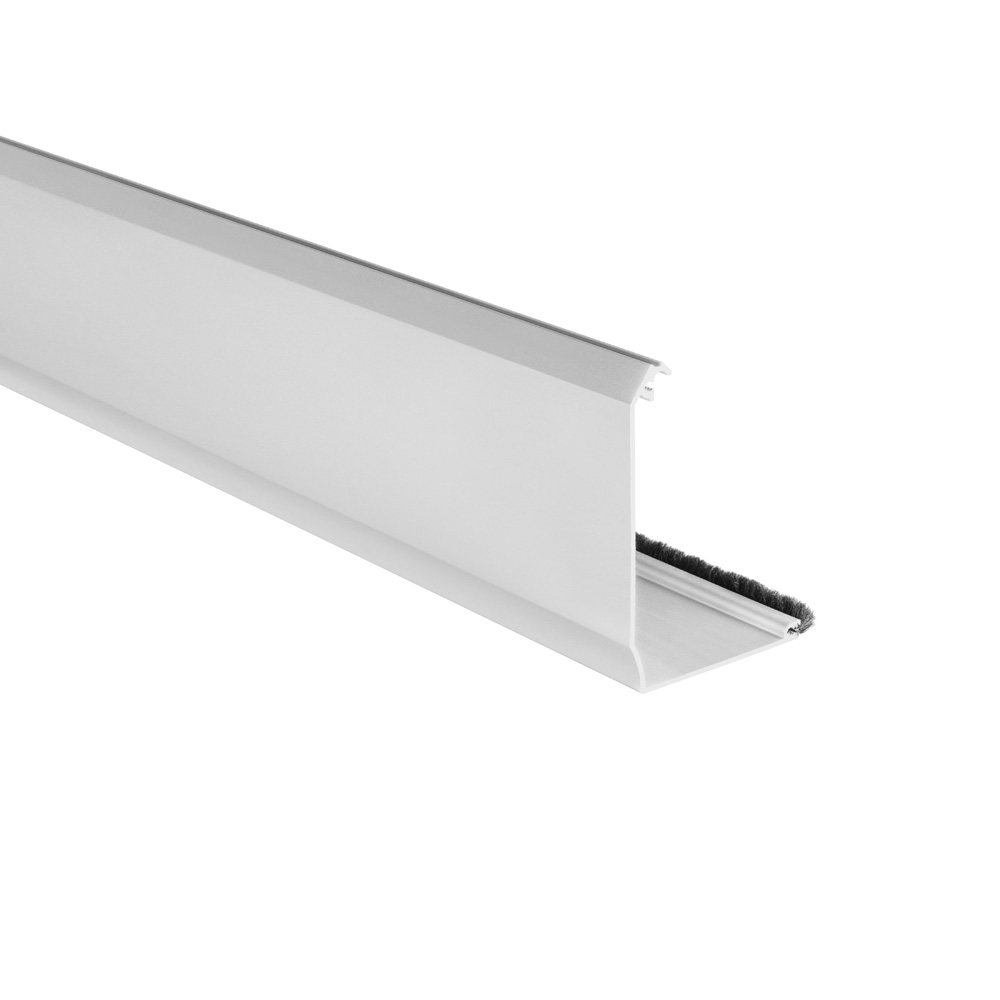

01AL0023

Carter in alluminio anodizzato.
- L. 6,5 m
- 1,52 kg/m

01AL0027

Cassonetto in alluminio grezzo completo di guida di scorrimento anodizzata e guarnizione.
- L. 4,2 m
- 4,32 kg/m

01AL0028

Cassonetto in alluminio grezzo completo di guida di scorrimento anodizzata e guarnizione.
- L. 6,5 m
- 4,32 kg/m

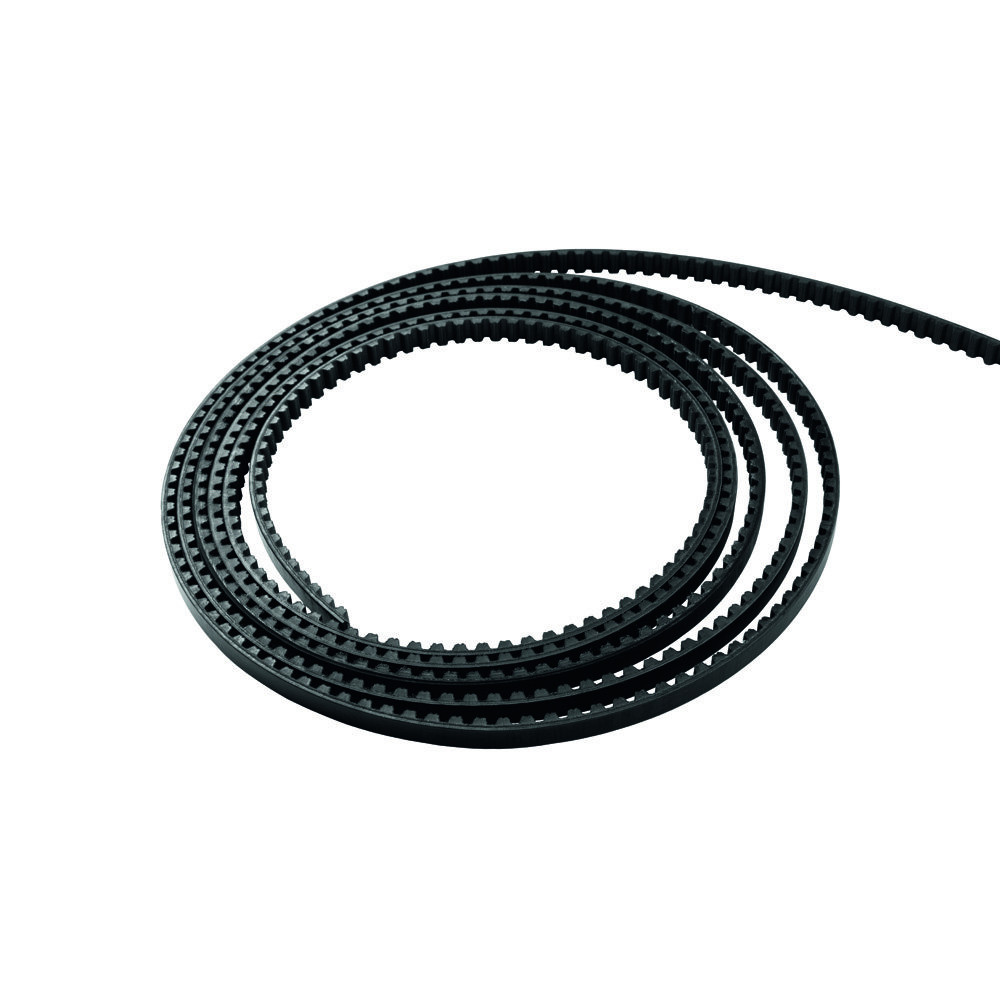

32CG0004

Cinghia.
- 1 m

01AL0006

Carter in alluminio anodizzato.
- L. 4,2 m
- 1,52 kg/m

32CG0001

Cinghia.
- 50 m

KLUCE02


Kit composto da:

motoriduttore con encoder e centrale elettronica di comando | rinvio cinghia | guide passacavi | carrelli di scorrimento a tre ruote | attacchi cinghia | fermi meccanici di finecorsa | kit viterie | testate laterali


Accessori per completare il Kit

01AL0023

Carter in alluminio anodizzato.
- L. 6,5 m
- 1,52 kg/m

01AL0027

Cassonetto in alluminio grezzo completo di guida di scorrimento anodizzata e guarnizione.
- L. 4,2 m
- 4,32 kg/m

01AL0028

Cassonetto in alluminio grezzo completo di guida di scorrimento anodizzata e guarnizione.
- L. 6,5 m
- 4,32 kg/m

32CG0004

Cinghia.
- 1 m

01AL0006

Carter in alluminio anodizzato.
- L. 4,2 m
- 1,52 kg/m

32CG0001

Cinghia.
- 50 m
Schema tecnico sezione LUCE HEAVY
