LUCE S

Automatismo de diseño muy compacto ideal para accesos peatonales con vínculos estéticos o arquitectónicos.

LUCE S

Las puertas automáticas correderas Luce S responden perfectamente a la necesidad de automatizar accesos peatonales en ambientes con vínculos estéticos o arquitectónicos. Gracias al diseño compacto del travesaño, de sólo 10 cm de altura, el automatismo se adapta perfectamente a cualquier contexto arquitectónico reduciendo al mínimo el impacto estético. Disponible en la versión de hoja simple (hasta 110 kg) o de hoja doble (hasta 70 + 70 kg). Automatismo para puertas correderas dotado de carros creados para ofrecer mayor estabilidad a las hojas y facilitar su ajuste, tanto en altura como en profundidad. Travesaño de pequeñas dimensiones (sólo 10 cm de altura). El automatismo está dotado de una central de mando con pantalla alfanumérica de LEDS, alimentación switching full range (100-240 V 50/60 Hz) y cargador de baterías. La presencia de un conector USB permite actualizar el firmware de forma simple y rápida, además de permitir copiar los mismos parámetros y lógicas de funcionamiento en una nueva instalación de forma inmediata. Funcionamiento continuo garantizado.

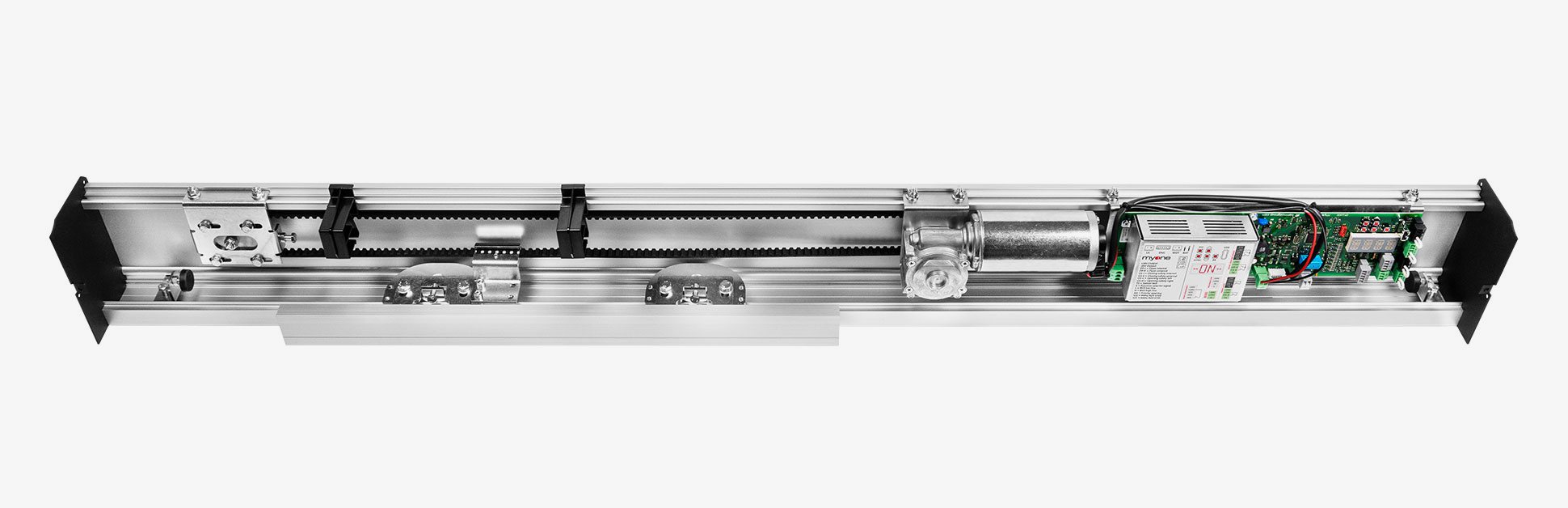

el automatismo preensamblado consta de: central de mando | motorreductor con encoder | carros de movimiento | cajón y cárter de aluminio anodizado | reenvío de la correa | tope mecánico de final de carrera | correa | pasacables | kit de tornillos | cabezales laterales

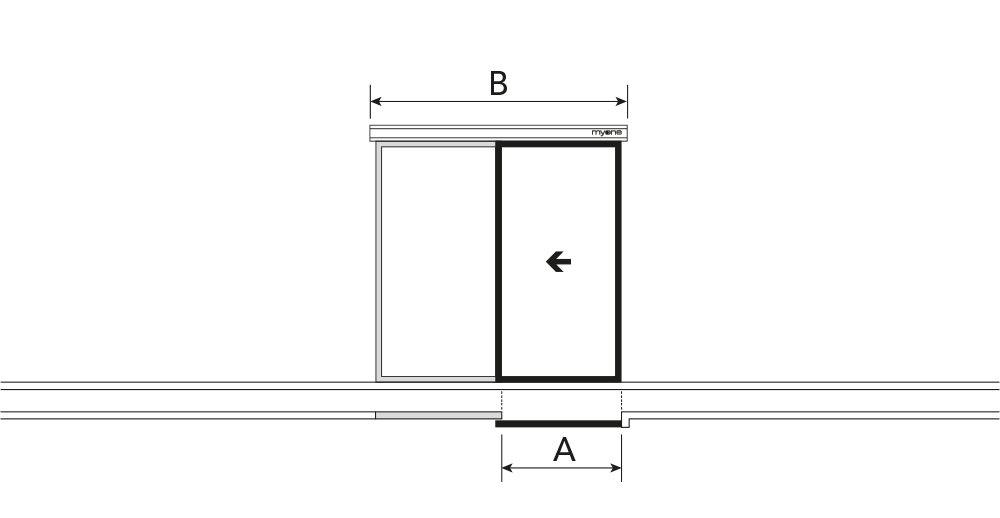

una hoja corredera
máx. 110 kg

cod. A B
LUCES1901S 900 mm 1900 mm
LUCES2101S 1000 mm 2100 mm
LUCES2501S 1200 mm 2500 mm
LUCES2901S 1400 mm 2900 mm
LUCES3301S 1600 mm 3300 mm
LUCES3701S 1800 mm 3700 mm
LUCES4201S 2000 mm 4200 mm
LUCES5001S 2450 mm 5000 mm
LUCES6501S 3100 mm 6500 mm

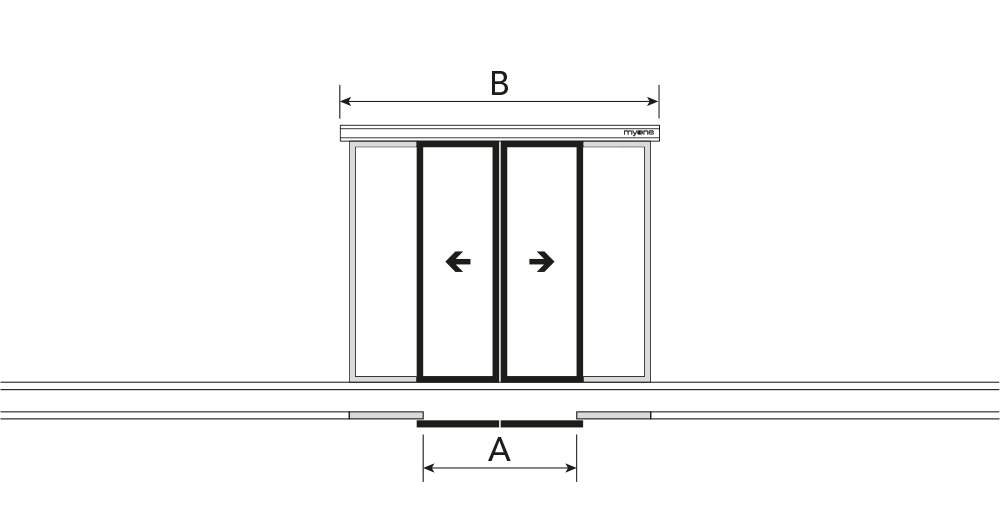

dos hojas correderas
máx. 70 + 70 kg

cod. A B
LUCES1902S 900 mm 1900 mm
LUCES2102S 1000 mm 2100 mm
LUCES2502S 1200 mm 2500 mm
LUCES2902S 1400 mm 2900 mm
LUCES3302S 1600 mm 3300 mm
LUCES3702S 1800 mm 3700 mm
LUCES4202S 2000 mm 4200 mm
LUCES5002S 2450 mm 5000 mm
LUCES6502S 3100 mm 6500 mm

* Los valores del paso (A) y de la hoja son indicativos considerando una superposición de unos 50 mm.

Alimentación full range 100-240 Vac | 50/60 Hz
Absorción 70 W
Absorción en stand-by 3 W
Alimentación de accesorios 24 Vdc = / 1 A max
Velocidad máxima 1 hoja 0,8 m/s
Velocidad máxima 2 hojas 1,6 m/s
Capacidad máxima 1 hoja 110 kg
Capacidad máxima 2 hojas 70 + 70 kg
Tipo y frecuencia de uso funcionamiento continuo = 100%
Temperatura de ejercicio -15°C / +50°C
Grado de protección IP20
Memoria para memorización de datos memoria USB

Accesorios para hojas con marco - cerramiento estándar

01AL0008

Herraje de fijación estándar con abrazaderas de fijación carro.
- L. 1000 mm

01AL0009

Herraje de fijación estándar con abrazaderas de fijación carro.
- L. 1500 mm

01AL0010

Herraje de fijación estándar con abrazaderas de fijación carro.
- L. 2000 mm

01AL0030

Patín guía de suelo en aluminio para hoja.
- L. 1000 mm

01AL0031

Patín guía de suelo en aluminio para hoja.
- L. 1500 mm

01AL0032

Patín guía de suelo en aluminio para hoja.
- L. 2000 mm

01FE0018

Patín guía de suelo.

Accesorios para hojas de cristal - herraje de fijación de hoja de perforar

01FE0050

Patín para hoja de cristal de acero inoxidable.

99AC0004

Juego para herraje de fijación de hoja de cristal (10-12 mm) de perforar.
- L. 1000 mm

99AC0005

Juego para herraje de fijación de hoja de cristal (10-12 mm) de perforar.
- L. 1500 mm

99AC0006

Juego para herraje de fijación de hoja de cristal (10-12 mm) de perforar.
- L. 2000 mm

01FE0049

Patín para hoja de cristal.
- paq. de 6 piezas

Accesorios para hojas de cristal - herraje de fijación de hoja de pinza

01FE0050

Patín para hoja de cristal de acero inoxidable.

99AC0001

Juego para herraje de fijación de hoja de cristal (10-12 mm) de pinza.
- L. 1000 mm

99AC0002

Juego para herraje de fijación de hoja de cristal (10-12 mm) de pinza.
- L. 1500 mm

99AC0003

Juego para herraje de fijación de hoja de cristal (10-12 mm) de pinza.
- L. 2000 mm

01FE0049

Patín para hoja de cristal.
- paq. de 6 piezas

Accesorios estándar

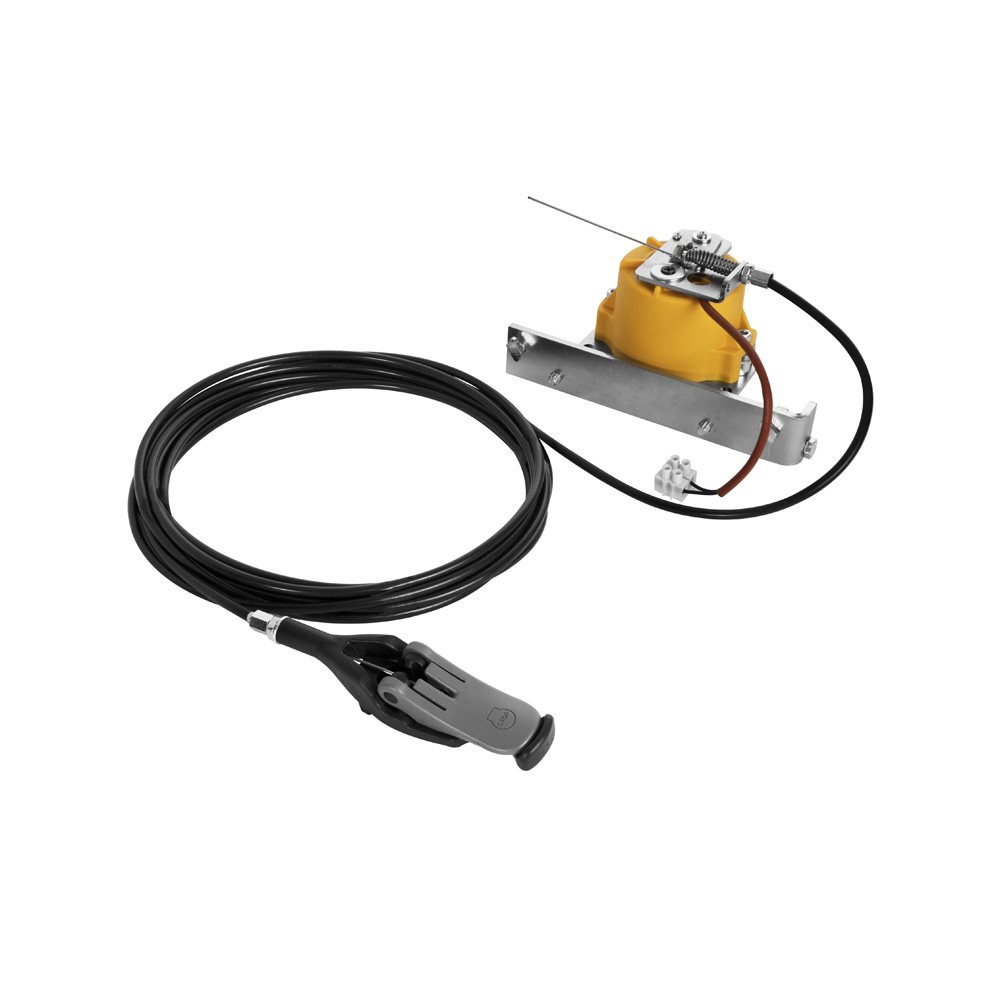

99EB0007

Juego de electrobloqueo para reenvío con cuerda de desbloqueo.

01FE0059

Caja fuerte para desbloqueo externo.

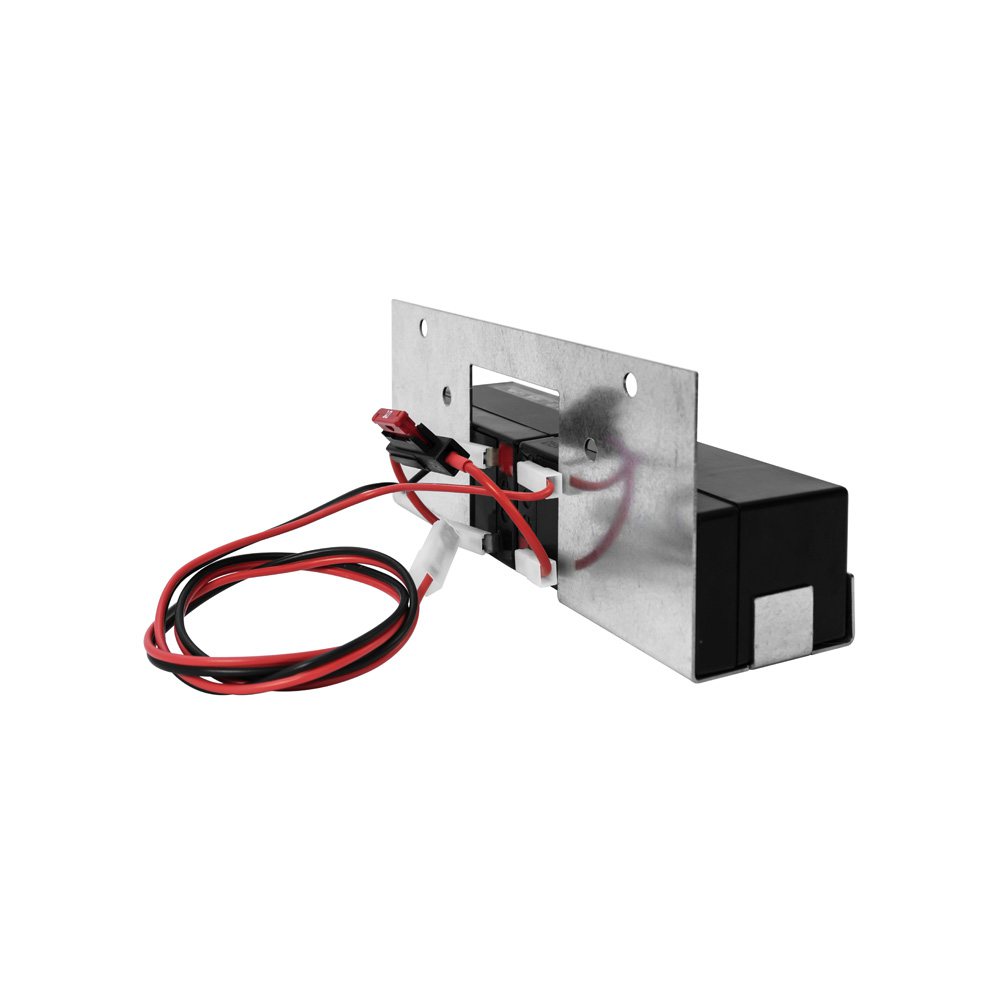

99BA0005

Juego de baterías de emergencia con cableados y abrazadera.

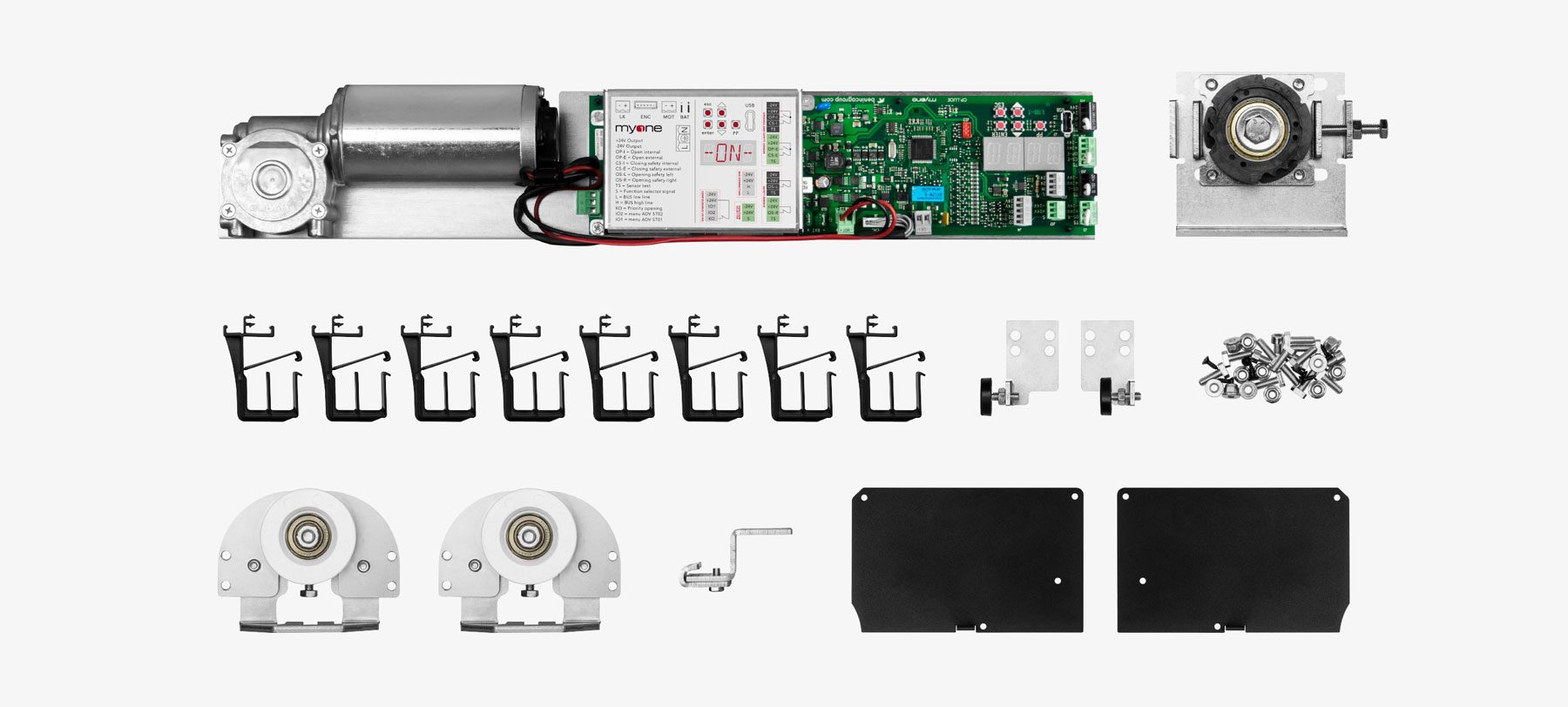

KLUCE01S


El kit se compone de :

motorreductor con encoder y central electrónica de mando | reenvío de la correa | guías pasacables | carros de deslizamiento | herraje de fijación de la correa | topes mecánicos de final de carrera | kit de tornillos | cabezales laterales


Accesorios para completar el juego

32CG0004

Correa.
- 1 m

01AL0002S

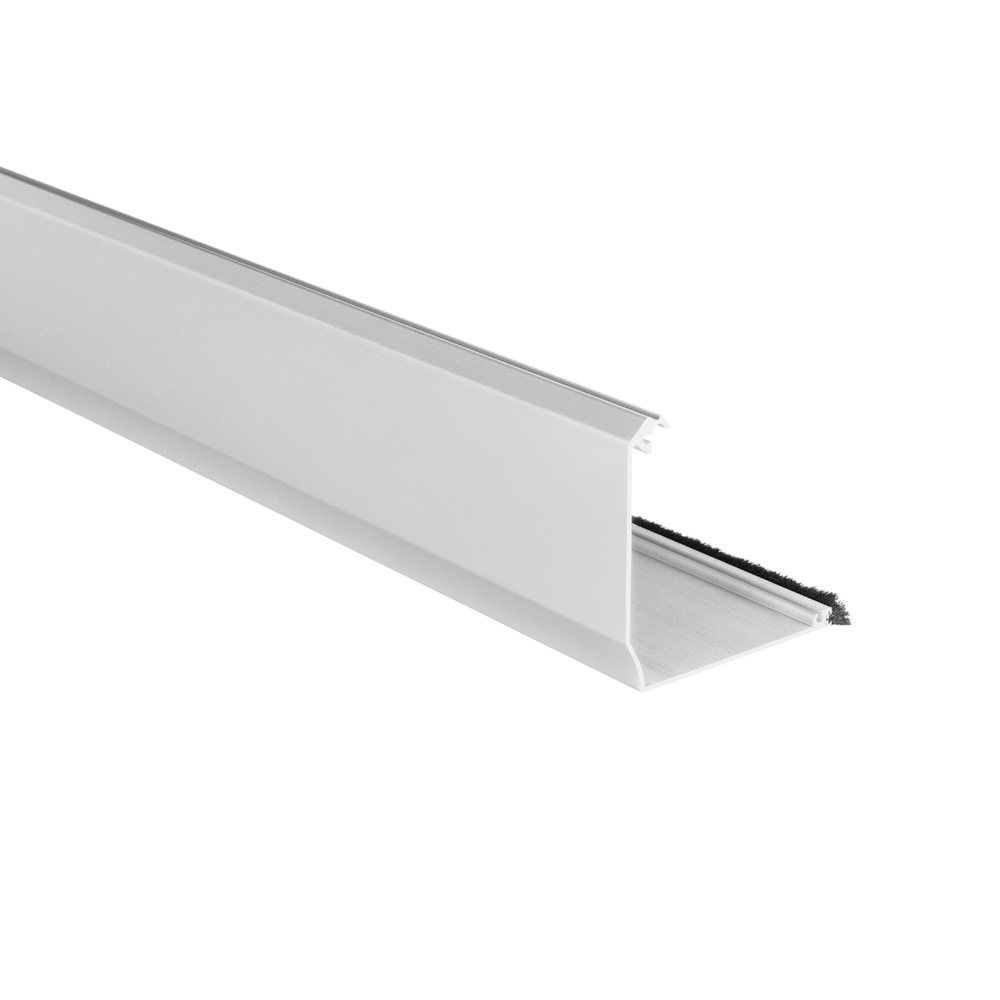

Tapa en aluminio anodizado. - 1,25 kg/m

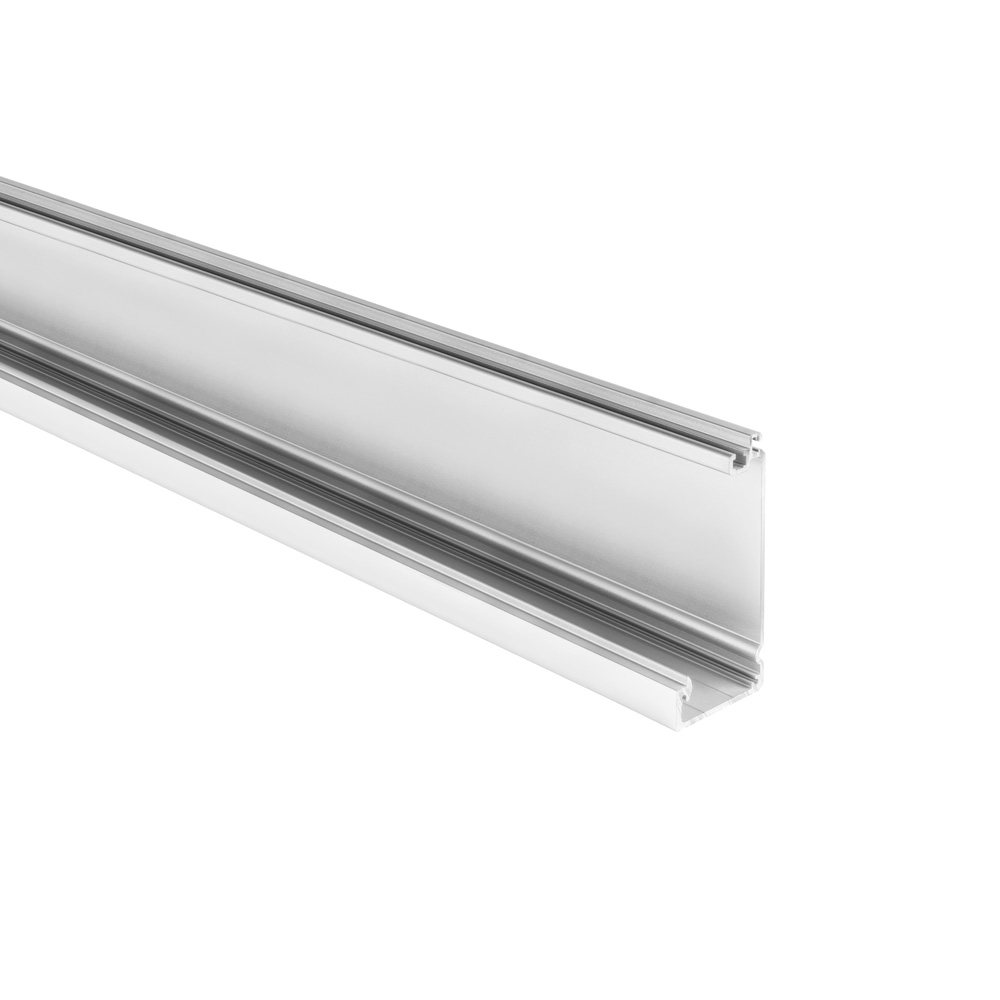

01AL0005

Cajón de aluminio anodizado. - 2,75 kg/m

32CG0001

Correa.
- 50 m

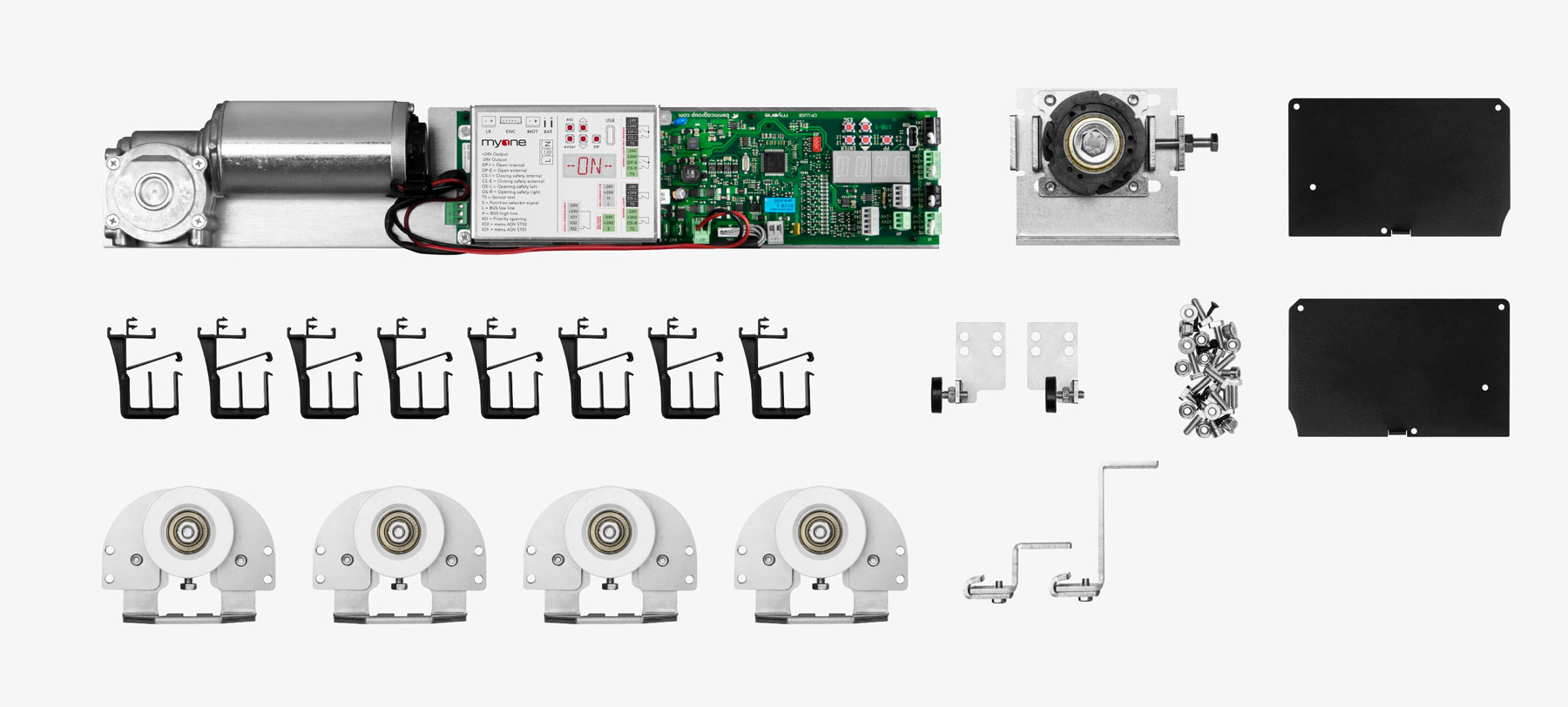

KLUCE02S


El kit se compone de :

motorreductor con encoder y central electrónica de mando | reenvío de la correa | guías pasacables | carros de deslizamiento | herraje de fijación de la correa | topes mecánicos de final de carrera | kit de tornillos | cabezales laterales


Accesorios para completar el juego

32CG0004

Correa.
- 1 m

01AL0002S

Tapa en aluminio anodizado. - 1,25 kg/m

01AL0005

Cajón de aluminio anodizado. - 2,75 kg/m

32CG0001

Correa.
- 50 m
Esquema técnico de la sección LUCE S
