LUCE LIGHT

Automatisierung von Fußgängerdurchgängen in öffentlichen oder privaten Bereichen.

LUCE LIGHT

Luce Light Schiebetüren sind die ideale Lösung für die Automatisierung von Fußgängerdurchgängen im privaten und öffentlichen Bereich: Büros, Geschäfte und Gewerbe im Allgemeinen. Einfach und schnell zu installieren, garantieren sie dank des kontinuierlichen Betriebszyklus maximale Leistung und Zuverlässigkeit. Erhältlich als einflügelige Version (bis 150 kg) oder zweiflügelige Version (bis 80+80 kg). Automatisierung für Schiebetüren mit 3-Rollen-Wagen, um eine hohe Stabilität der Flügel und eine einfache Verstellung in Höhe und Tiefe zu gewährleisten. Die Automatisierung ist mit einer Steuerung mit alphanumerischer LED-Anzeige, Netzteil mit Breitbandschalttechnik (100-240 V 50/60 Hz) und Batterieladegerät ausgestattet. Der vorhandene USB-Anschluss ermöglicht das einfache und schnelle Aktualisieren der Firmware sowie ein sofortiges direktes Kopieren derselben Parameter und Betriebslogiken in eine neue Anlage. Ein unterbrechungsfreier Betrieb ist garantiert.

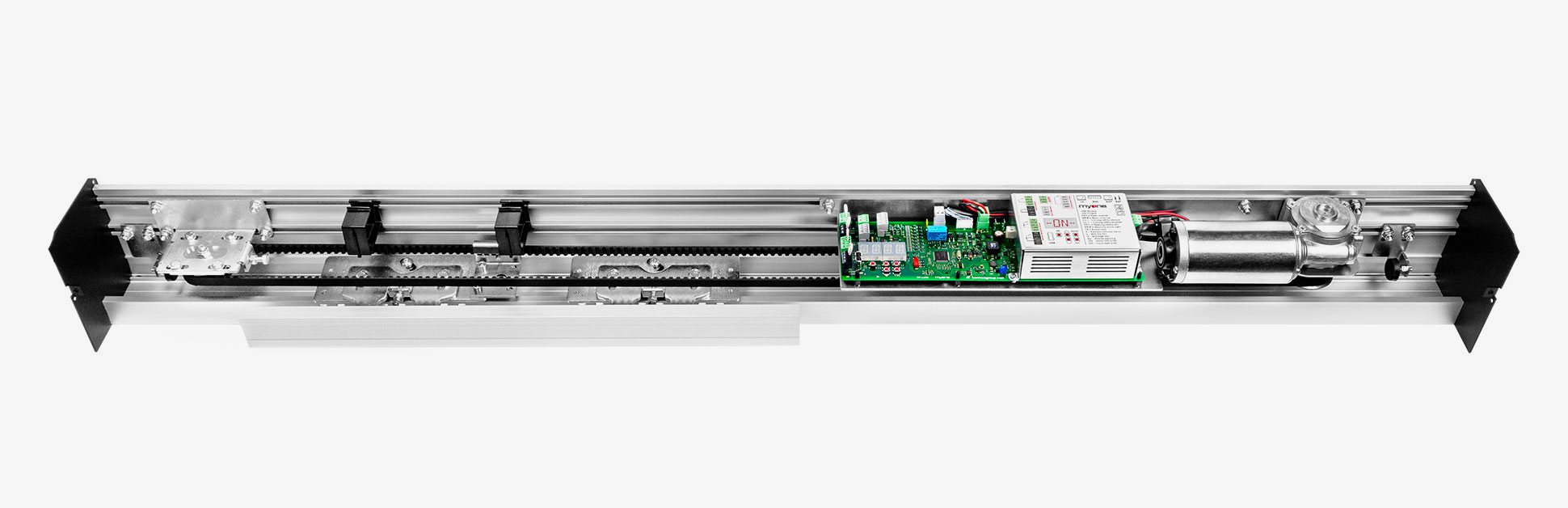

Die vormontierte Automatisierung besteht aus: Steuerung | Getriebemotor mit Encoder | 3-Rollen-Wagen | Querträger | Gehäuse aus eloxiertem Aluminium | Riemenumlenkung | Mechanischer Endanschlag | Riemen | Kabelführung | Schraubensatz | Seitenköpfe


einflügelige Schiebetüren
max. 150 kg

cod.AB
LUCEL1901900 mm1900 mm
LUCEL21011000 mm2100 mm
LUCEL25011200 mm2500 mm
LUCEL29011400 mm2900 mm
LUCEL33011600 mm3300 mm
LUCEL37011800 mm3700 mm
LUCEL42012000 mm4200 mm
LUCEL50012450 mm5000 mm
LUCEL65013100 mm6500 mm

zweiflügelige Schiebetüren
max. 80 + 80 kg

cod.AB
LUCEL1902900 mm1900 mm
LUCEL21021000 mm2100 mm
LUCEL25021200 mm2500 mm
LUCEL29021400 mm2900 mm
LUCEL33021600 mm3300 mm
LUCEL37021800 mm3700 mm
LUCEL42022000 mm4200 mm
LUCEL50022450 mm5000 mm
LUCEL65023100 mm6500 mm

*Die Werte des Durchgangsraums (A) und des Flügels sind indikativ, wenn man eine Überlappung von etwa 50 mm berücksichtigt.

Versorgung full range 100-240 Vac | 50/60 Hz
Leistungsaufnahme 70 W
Leistungsaufnahme im stand-by 3 W
Versorgung zubehöre 24 Vdc = / 1 A max
Maximale geschwindigkeit 1 flügel 0,8 m/s
Maximale geschwindigkeit 2 flügel 1,6 m/s
Maximale tragkraft 1 flügel 150 kg
Maximale tragkraft 2 flügel 80 + 80 kg
Betriebstyp und -frequenz Dauerbetrieb = 100%
Betriebstemperatur -15°C / +50°C
Schutzart IP20
Datenspeicher USB-Stick

Zubehöre für Rahmenflügel - Fenster allgemein

01AL0008

Standard-Flügelbefestigung mit Befestigungshalterungen für den Wagen.
- L. 1000 mm

01AL0009

Standard-Flügelbefestigung mit Befestigungshalterungen für den Wagen.
- L. 1500 mm

01AL0010

Standard-Flügelbefestigung mit Befestigungshalterungen für den Wagen.
- L. 2000 mm

01AL0030

Bodenführung aus Aluminium für einen Flügel.
- L. 1000 mm

01AL0031

Bodenführung aus Aluminium für einen Flügel.
- L. 1500 mm

01AL0032

Bodenführung aus Aluminium für einen Flügel.
- L. 2000 mm

01FE0018

Bodengleitschuh.

Zubehöre für Glastüren - Flügelbefestigung zu bohren

01FE0050

Edelstahl-Gleitschuh für Glastür.

99AC0004

Kit für Glasflügelbefestigung (10-12 mm) zu bohren.
- L. 1000 mm

99AC0005

Kit für Glasflügelbefestigung (10-12 mm) zu bohren.
- L. 1500 mm

99AC0006

Kit für Glasflügelbefestigung (10-12 mm) zu bohren.
- L. 2000 mm

01FE0049

Gleitschuhfür Glastür.
- Packung 6 Stücke

Zubehöre für Glastüren - Flügelbefestigung zu klemmen

01FE0050

Edelstahl-Gleitschuh für Glastür.

99AC0001

Kit für Glasflügelbefestigung (10-12 mm) zu klemmen.
- L. 1000 mm

99AC0002

Kit für Glasflügelbefestigung (10-12 mm) zu klemmen.
- L. 1500 mm

99AC0003

Kit für Glasflügelbefestigung (10-12 mm) zu klemmen.
- L. 2000 mm

01FE0049

Gleitschuhfür Glastür.
- Packung 6 Stücke

Standardzubehör

99EB0001

Elektroblock-Kit mit Freigabeschlaufe.

99EB0003

Notfall-Elektroblock-Kit mit Freigabeschlaufe.

99EB0006

Notfall-Elektroblock-Kit für Umlenkung mit Freigabeschlaufe.

01FE0059

Sicherheitsbox für externe Entriegelung.

99BA0003

Notfall-Batterie-Kit mit Verkabelung und Halterung.

99AE0001

Öffnungsvorrichtung mit Gummizug.

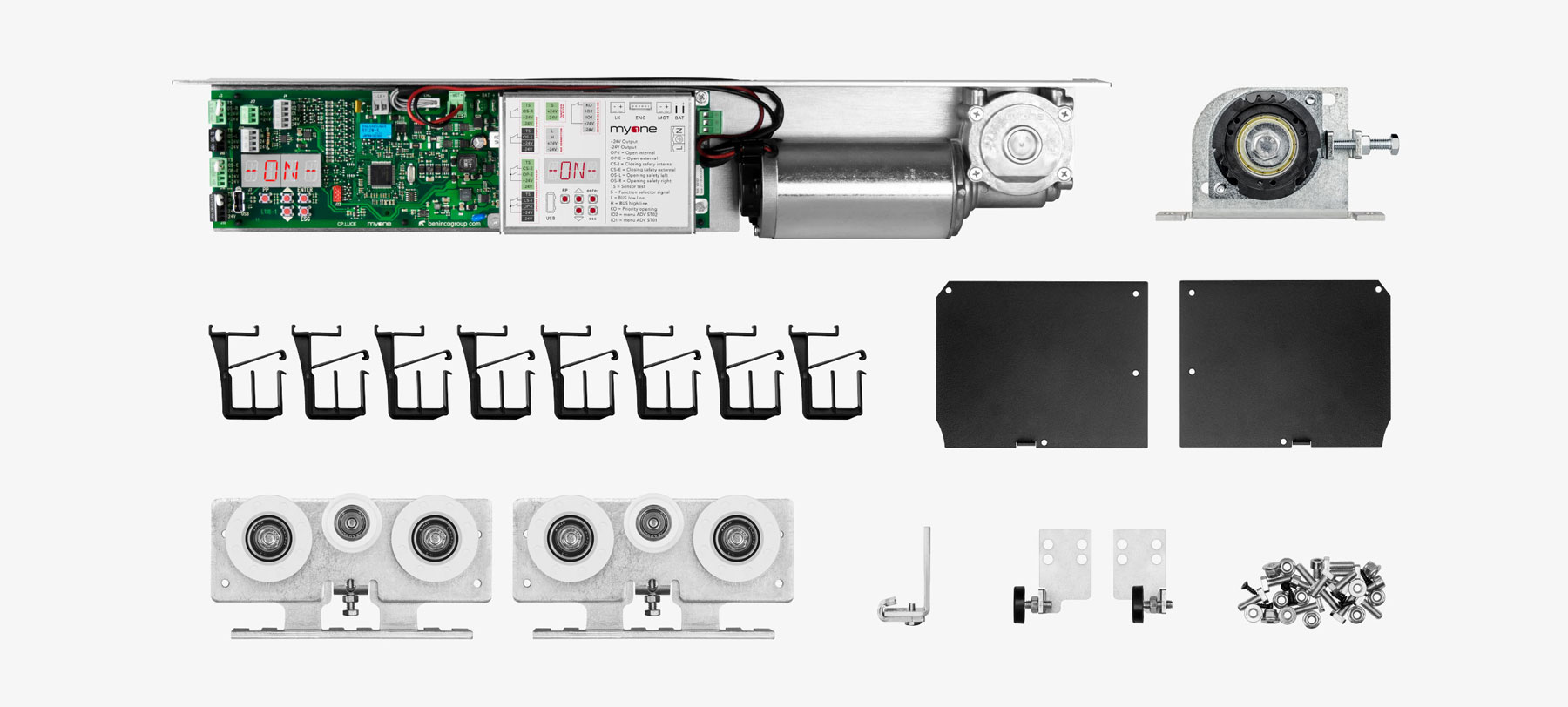

KLUCE01


Das Kit besteht aus:

Getriebemotor mit Encoder und elektronische Steuerung | Riemenumlenkung | Kabelführungen | 3-Rollen-Wagen | Riemenbefestigung | Mechanische Endanschläge | Schraubensatz | Seitenköpfe


Zubehöre zur Kitergänzung

01AL0022

Querträger aus Rohaluminium mit eloxierter Führungsschiene und Dichtung.
- L. 6,5 m
- 2,95 kg/m

01AL0023

Eloxiertes Aluminiumgehäuse.
- L. 6,5 m
- 1,52 kg/m

32CG0004

Riemen.
- 1 m

01AL0006

Eloxiertes Aluminiumgehäuse.
- L. 4,2 m
- 1,52 kg/m

01AL0021

Querträger aus Rohaluminium mit eloxierter Führungsschiene und Dichtung.
- L. 4,2 m
- 2,95 kg/m

32CG0001

Riemen.
- 50 m

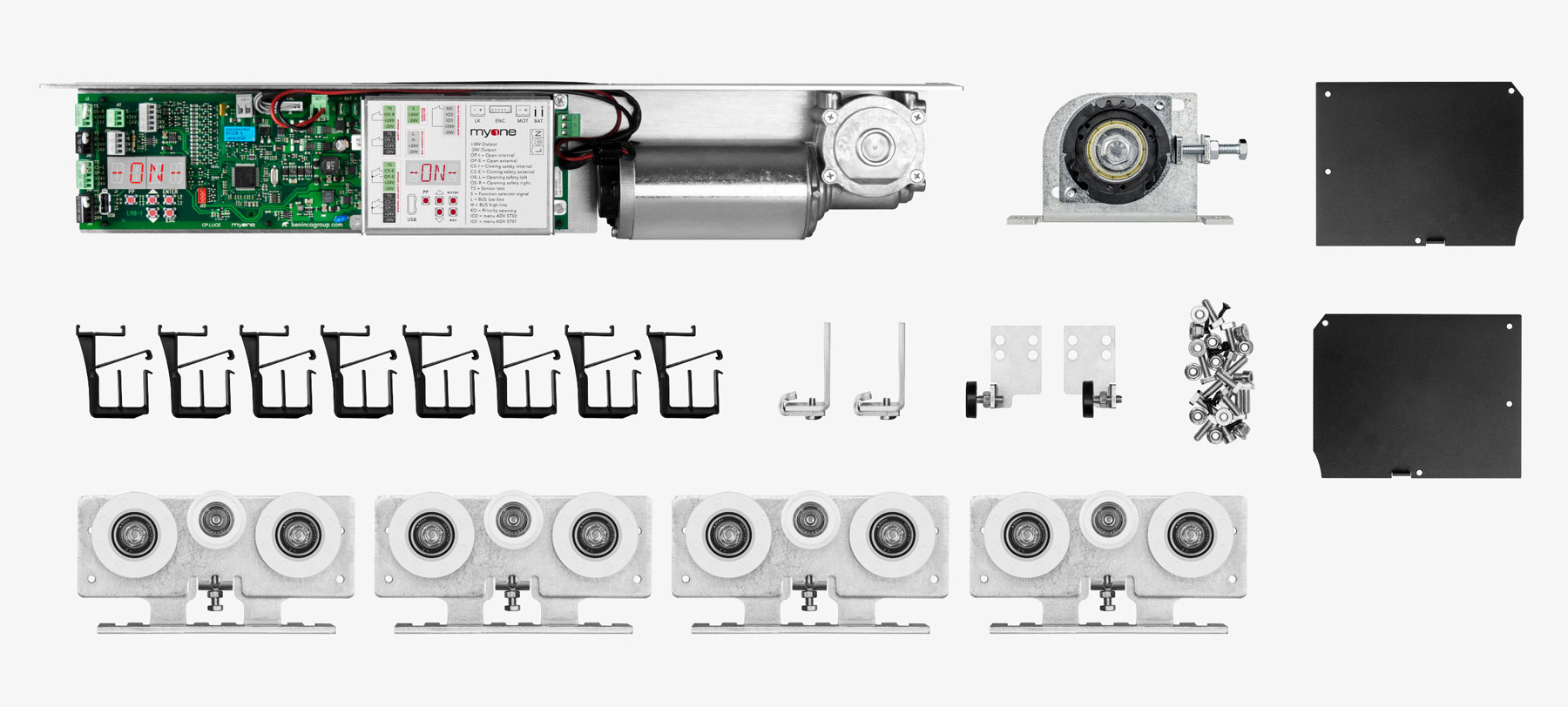

KLUCE02


Das Kit besteht aus:

Getriebemotor mit Encoder und elektronische Steuerung | Riemenumlenkung | Kabelführungen | 3-Rollen-Wagen | Riemenbefestigung | Mechanische Endanschläge | Schraubensatz | Seitenköpfe


Zubehöre zur Kitergänzung

01AL0022

Querträger aus Rohaluminium mit eloxierter Führungsschiene und Dichtung.
- L. 6,5 m
- 2,95 kg/m

01AL0023

Eloxiertes Aluminiumgehäuse.
- L. 6,5 m
- 1,52 kg/m

32CG0004

Riemen.
- 1 m

01AL0006

Eloxiertes Aluminiumgehäuse.
- L. 4,2 m
- 1,52 kg/m

01AL0021

Querträger aus Rohaluminium mit eloxierter Führungsschiene und Dichtung.
- L. 4,2 m
- 2,95 kg/m

32CG0001

Riemen.
- 50 m
Technisches Diagramm LUCE LIGHT
